사진크게보기

  AVRISP-MKII-USB

제품번호 : ATMEL-AVRISP-MKII-USB
판매가격 : ₩45,000원
₩39,000원(부가세미포함가)
설명 : ATMEL AVR용 AVRISP MKII 개발장비입니다.(USB 연장선 포함)
제조사:(주)이지플로우
원산지:한국
주문수량 :
수량올림
수량내림
개





  관 련 상 품


[AVR 개발장비]
AVRISP-USB
₩35,000원


[AVR 개발장비]
JTAGICE-USB
₩35,000원


[AVR 개발장비]
ISP-JTAGICE-USB
₩55,000원


[AVR 개발장비]
AVRISP 10PIN to 6PIN 변환젠더
₩4,800원


[AVR 개발장비]
AVRISP 10PIN to 6PIN 변환젠더 ...
₩4,800원


[Flat Cable]
10PIN 플렛 케이블
₩1,000원



▣ 상 품 설 명




  • AVRISP-MKII 호환 제품입니다.
  • 케이블 하나로 디바이스에 따라 ISP, PDI, TPI 를 자동으로 선택하여 지원하므로,
    타사 MK2 처럼 디바이스에 따라 케이블을 바꾸어 연결할 필요가 없습니다.
  • 3V ~ 5V 디바이스를 모두 지원합니다. (HV 디바이스의 경우 타겟전압이 5.5V를 초과하면 안됩니다.)
  • 코드비전(CodeVisionAVR),
    AVRStudio 4.19,
    AVRStudio 5.0, 5.1,
    ATmelStudio 6.0, 6.1, 6.2,
    ATmelStudio 7 (권장) 소프트웨어에 USB 포트로 연결하여 사용합니다.
  • 윈도우(Windows ) xp,
    윈도우(Windows ) 비스타,
    윈도우(Windows ) 7,
    윈도우(Windows ) 8, 8.1,
    윈도우(Windows) 10 32비트 및 64비트 에서 사용 가능합니다.


    < USB 연장 케이블 포함 입니다 >






< AVRISP-MKII 를 USB 커넥터에 직접 연결한 모습 >




< Window10 64비트 에서 ATmelStudio 7 과 AVRISP-MKII 를 USB 로 연결한 화면 >

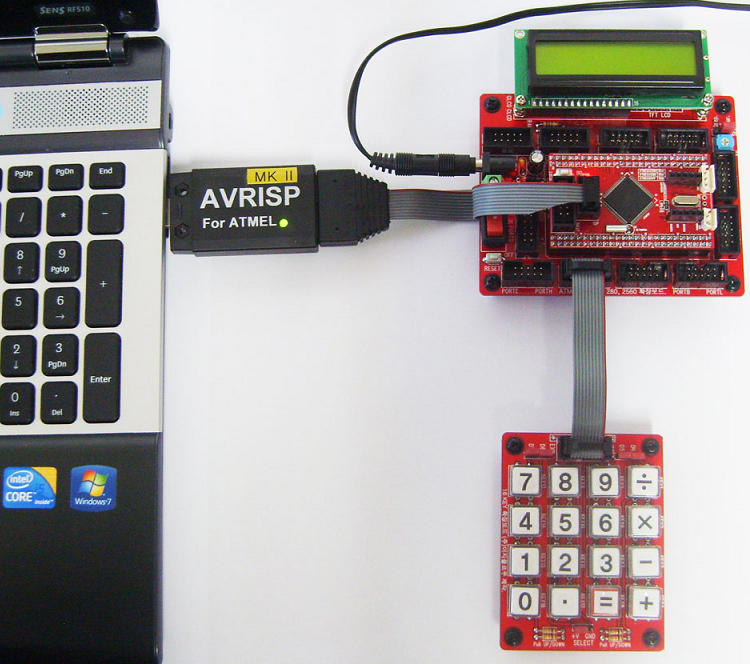

< AVRISP-MKII 와 ATmega2560 보드를 연결한 모습 >

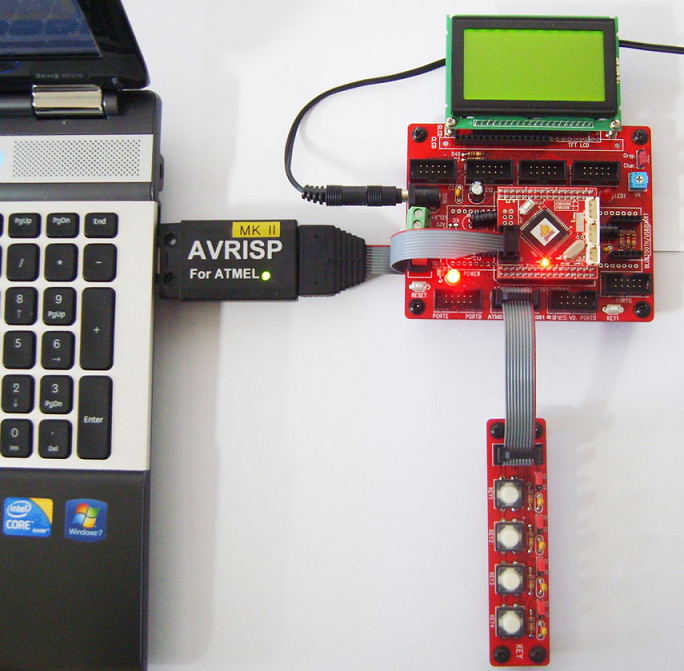

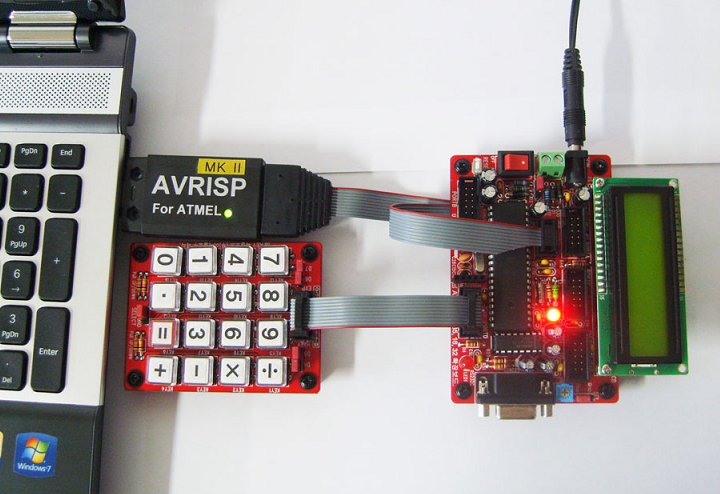

< AVRISP-MKII 와 ATmega128A 를 연결한 모습 >




< AVRISP-MKII 와 ATmega16A를 연결한 모습 >

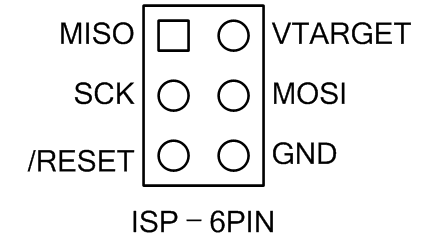

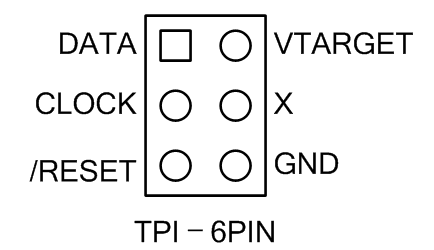

  • ISP, PDI, TPI 커넥터 핀 설명입니다.


  번호

 이름

  I/O

  설 명

 1

 MISO

 입력

 타겟 AVR 보드에 AVRISP로 데이터를 보냅니다.

 2

 VTARGET

 전원

 타겟AVR 보드로 부터 공급되는 전원입니다.

 3

 SCK

 출력

 AVRISP에서 제어하는 클럭 신호 입니다.

 4

 MOSI

 출력

 AVRISP에서 타겟 AVR 보드에 명령과 데이터를 보냅니다.

 5

/RESET

출력

 AVRISP에서 제어하는 리셋신호 입니다.

 6

 GND

 전원

 그라운드

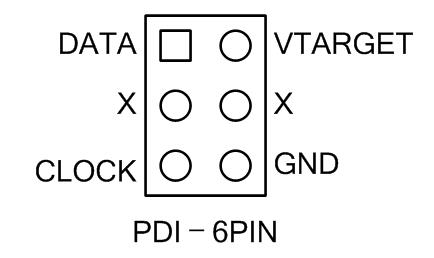

  번호

 이름

  I/O

  설 명

 1

DATA

 입출력

 타겟 AVR 보드에 AVRISP로 데이터를 주고 받습니다.

 2

 VTARGET

 전원

 타겟AVR 보드로 부터 공급되는 전원입니다.

 3,4

 N.C





 5

 CLOCK

 출력

 AVRISP에서 제어하는 클럭 신호 입니다.

 6

 GND

 전원

 그라운드



  번호

 이름

  I/O

  설 명

 1

 DATA

 입출력

 타겟 AVR 보드에 AVRISP로 데이터를 주고 받습니다.

 2

 VTARGET

 전원

 타겟AVR 보드로 부터 공급되는 전원입니다.

 3

 CLOCK

 출력

 AVRISP에서 제어하는 클럭 신호 입니다.

 4

N.C





 5

/RESET

출력

 AVRISP에서 제어하는 리셋신호 입니다.

 6

 GND

 전원

 그라운드




  • 프로그램 가능한 디바이스 목록 입니다.




Tiny

XMEGA

Mega

Other

ATtiny10

ATtiny12

ATtiny13

ATtiny13A

ATtiny15

ATtiny1634

ATtiny167

ATtiny20

ATtiny22

ATtiny2313

ATtiny2313A

ATtiny24

ATtiny24A

ATtiny25

ATtiny26

ATtiny261

ATtiny261A

ATtiny4

ATtiny40

ATtiny4313

ATtiny43U

ATtiny44

ATtiny44A

ATtiny45

ATtiny461

ATtiny461A

ATtiny48

ATtiny5

ATtiny84

ATtiny84A

ATtiny85

ATtiny861

ATtiny861A

ATtiny87

ATtiny88

ATtiny9



ATxmega128A1

ATxmega128A3

ATxmega128A3U

ATxmega128D3

ATxmega16A4

ATxmega16A4U

ATxmega16D4

ATxmega192A3

ATxmega192A3U

ATxmega192D3

ATxmega256A3

ATxmega256A3B

ATxmega256A3BU

ATxmega256A3U

ATxmega256D3

ATxmega32A4

ATxmega32A4U

ATxmega32D4

ATxmega64A1

ATxmega64A3

ATxmega64A3U

ATxmega64D3



























ATmega128

ATmega1280

ATmega1281

ATmega1284

ATmega1284P

ATmega128A

ATmega128RFA1

ATmega16

ATmega162

ATmega163

ATmega164A

ATmega164P

ATmega164PA

ATmega165

ATmega165A

ATmega165P

ATmega165PA

ATmega168

ATmega168A

ATmega168P

ATmega168PA

ATmega169

ATmega169A

ATmega169P

ATmega169PA

ATmega16A

ATmega16HVA

ATmega16HVA2

ATmega16HVB

ATmega16M1

ATmega16U2

ATmega16U4

ATmega2560

ATmega2561

ATmega32

ATmega324A

ATmega324P

ATmega324PA

ATmega325

ATmega3250

ATmega3250P

ATmega3250PA

ATmega325A

ATmega325P

ATmega325PA

ATmega328

ATmega328P

ATmega329

ATmega3290

ATmega3290P

ATmega3290PA

ATmega329A

ATmega329P

ATmega329PA

ATmega32A

ATmega32C1

ATmega32HVB

ATmega32M1

ATmega32U2

ATmega32U4

ATmega32U6

ATmega48

ATmega48A

ATmega48P

ATmega48PA

ATmega64

ATmega640

ATmega644

ATmega644A

ATmega644P

ATmega644PA

ATmega645

ATmega6450

ATmega6450A

ATmega645A

ATmega649

ATmega6490

ATmega6490A

ATmega649A

ATmega649P

ATmega64A

ATmega64C1

ATmega64M1

ATmega8

ATmega8515

ATmega8535

ATmega88

ATmega88A

ATmega88P

ATmega88PA

ATmega8A

ATmega8HVA

ATmega8U2

AT86RF401

AT90CAN32

AT90CAN64

AT90CAN128

AT90PWM1

AT90PWM2

AT90PWM216

AT90PWM2B

AT90PWM3

AT90PWM316

AT90PWM3B

AT90PWM81

AT90SCR100H

AT90USB1286

AT90USB1287

AT90USB162

AT90USB646

AT90USB647

ATA6289

AT90USB82





  소프트웨어 다운로드 (Software Download)



AVRSTUDIO 다운로드

  • ATMEL 홈페이지에 접속하여 AVR Studio 4.19, AVRSTUDIO 5.x 또는 ATmelStudio 6.x, ATmelStudio 7 버전중 필요한 버전을 다운로드합니다.
  • 필요한 버전을 클릭하여 개인정보를 양식에 맞게 제공하여야 다운로드가 됩니다.
  • AVRISP MKII 사용자는 AVR Studio 4.19, AVRSTUDIO 5.x 또는 ATmelStudio 6.x, ATmelStudio 7 에서 필요한 버전을 설치합니다.
  • JTAGICE 나 AVRISP 사용자는 AVRSTUDIO 4.19 버전과 avr-toolchain-installer-3.3.0.710 버전을 다운로드하여 설치합니다.
  • AVR Studio 4.19 이하를 설치하여 사용하는 사용자는 소프트웨어를 AVRSTUDIO 4.19 버전으로 설치하기를 권장합니다.
  • AVRSTUDO4 설치에 대한 설명을 보려면 여기를 클릭 하세요.


CodeVisionAVR 다운로드

  • HP InfoTech 홈페이지에 접속하여 CodeVisionAVR 을 다운로드합니다.



  AVRISP MKII 를 AVRSTUDIO 4.19 에 연결방법.







  • ATMEL 홈페이지에 접속하여 AVRSTUDIO와 WinAVR를 다운로드하여 설치합니다.
  • AVRISP MKII 를 연결하여 USB 드라이버를 설치합니다.
  • AVRISP MKII 를 타겟보드에 연결한 후 타겟 전원을 넣습니다.

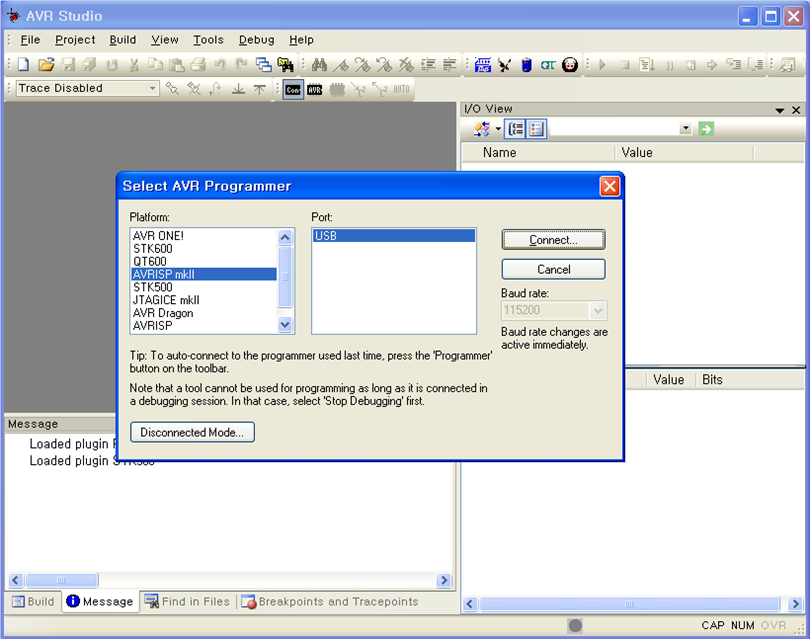

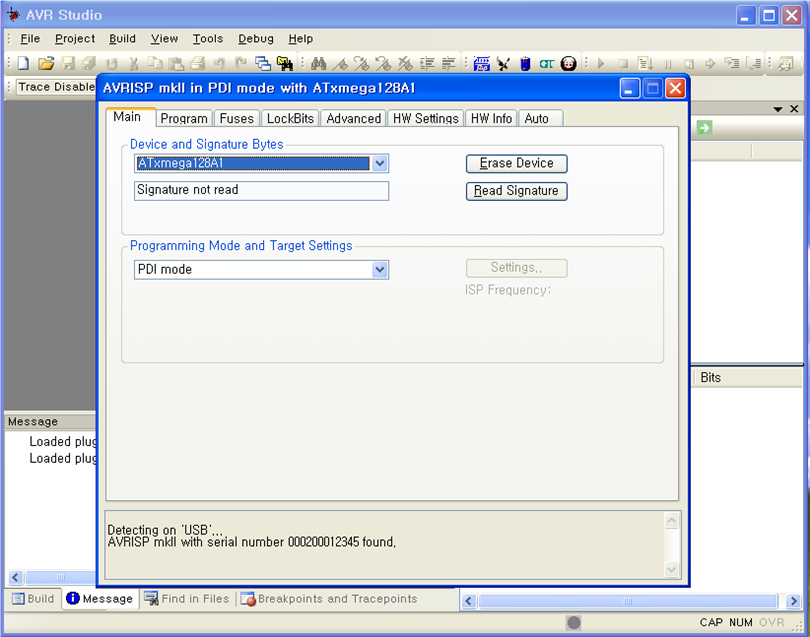

  • AVRSTUDIO에서 Con 아이콘을 클릭하면 위의 그림과 같이 Select AVR Programmer 화면이 나옵니다.
  • Platform 에 AVRISP MKII 를 선택하시고 Port에 USB 로 선택하신후 Connect를 누룹니다.


  • 성공적으로 연결이 된 경우 위와 같이 화면이 나옵니다.
  • 사용할 디바이스를 선택하고 Read Signature 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
  • ISP 모드에서 주파수를 높게 설정하면 프로그램 속도가 빨라집니다.





  AVRISP MKII 를 Windows 10 64비트 에서 ATmelStudio 7 에 연결방법.



  • ATMEL 홈페이지에 접속하여 ATmelStudio 7 을 다운로드하여 설치합니다.
  • AVRISP MKII 를 연결하여 USB 드라이버를 설치합니다. USB 드라이버는 ATMEL 사의 MKII와 동일합니다.
  • 윈도우10의 경우 기존 MKII 드라이버를 삭제하고 zadig 사이트에서 OS에 맞는 zadig 프로그램을 다운받아 실행하여 libusb-win32를 설치합니다.
  • 설치가 어려우시면 아래 다운로드 항목에서 관련 드라이버를 클릭하여 다운로드후 실행합니다.

    Download

    Updated 2018.07.26:

    • Zadig-2.4 for Windows 7, 8, 8.1, 10 (4.9 MB)  이 버전 이후부터 윈도우 XP, 윈도우 비스타는 더 이상 지원되지 않습니다.
    • Zadig-2.2 for Windows Vista, 7, 8, 8.1, 10 (5.0 MB)
    • Zadig_XP-2.2 for Windows XP (5.1 MB)
    • Other versions



      AVRISP-MKII USB 드라이버 설치 방법

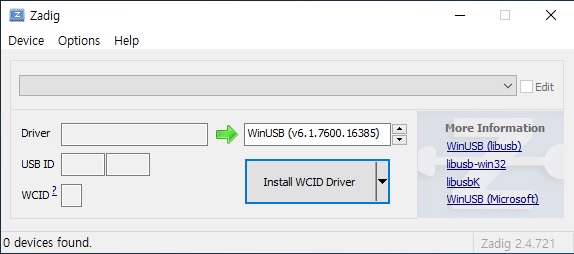

      1. 먼저, 다운로드한 Zadig 프로그램을 실행하여 아래의 이미지와 같이 장치 목록에 장치가 나타나지 않으면, AVRISP-MKII USB 드라이버가 이미 설치된 경우입니다.

      이 경우, 2번 설명을 참고하여 AVRISP-MKII USB 드라이버를 완전히 삭제 합니다. 보통 PC에 다수개의 AVRISP-MKII USB 가 설치된 경우가 많이 있습니다.



      2. AVRISP-MKII 를 USB 포트에 연결하여 주황색 불이 들어오면 이 과정은 무시하고 바로 3번 설치 과정으로 넘어갑니다. 만약 녹색불이 들어오면, 이미 PC에 USB 드라이버가 설치되어 있는것이므로, 장치관리자에서 AVRISP-MKII 드라이버를 삭제합니다. 그리고 AVRISP-MKII 를 USB에서 분리한 후 다시 USB에 연결할 경우, 주황색불이 들어오면 AVRISP-MKII USB 드라이버가 모두 삭제된것이므로 다음 3번 과정으로 넘어갑니다. 만약 USB 드라이버를 삭제했는데 계속 녹색불이 들어오는경우, 여러개의 USB 드라이버가 설치된 경우이므로 주황색 불이 들어올때가지 2번 과정을 반복하여, 설치된 다수의 AVRISP-MKII의 드라이버를 삭제해야 합니다.

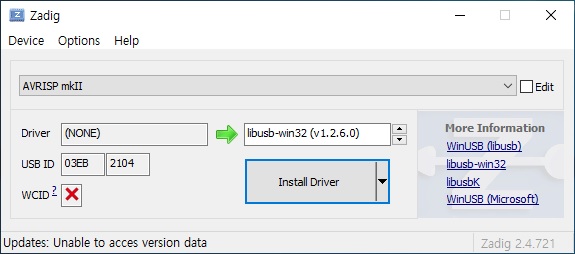

      3. AVRISP-MKII USB 드라이버가 모두 삭제되었다면, Zadig 프로그램을 실행후, AVRISP-MKII USB 장치를 연결하면 아래 이미지와 같이 상단 콤보박스에 설치안된 장치들이 보입니다. 그 중 AVRISP MKII 장치를 선택합니다.

      그리고 오른쪽 방향의 녹색화살표 우측에 리스트박스를 libusb-win32 로 선택합니다.

      마지막으로 리스트 박스 아래 버튼(Install Driver)을 눌러 설치합니다.



      4. 이상이 없는경우, 아래의 이미지처럼 설치를 시작합니다.. 설치가 완료되면, AVRISP-MKII 장치에 녹색불이 들어옵니다.

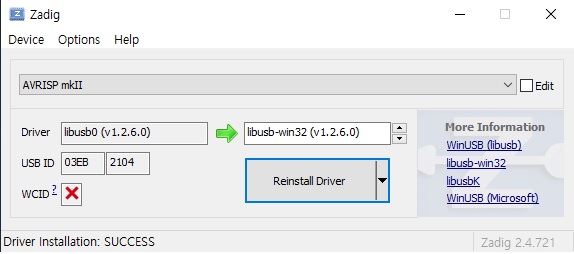

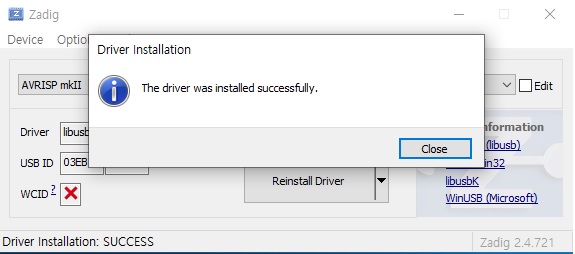

      또한 USB 드라이버 설치가 완료되면, 아래의 이미지처럼 SUCCESS 메세지가 보이고, AVRISP-MKII 장치는 녹색불이 들어옵니다.



  • 설치가 잘 되었으면, 장치관리자를 열어보면 아래와 같이 AVRISP mkII USB 장치가 인식됩니다.

  • AVRISP MKII 를 타겟보드에 연결한 후 타겟 전원을 넣습니다.

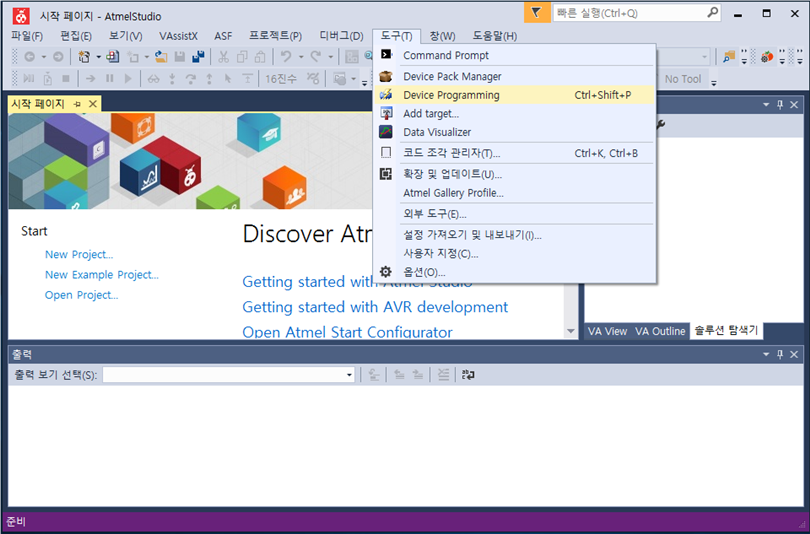

  • AtmelStudio에서 AVR Programming 메뉴를 클릭하면 위의 그림과 같이 화면이 나옵니다.

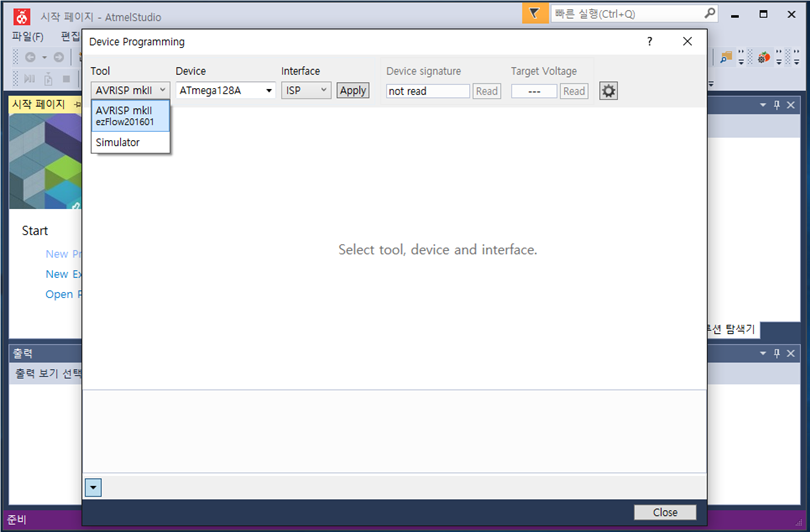

  • Tool 에 AVRISP MKII 를 선택합니다.

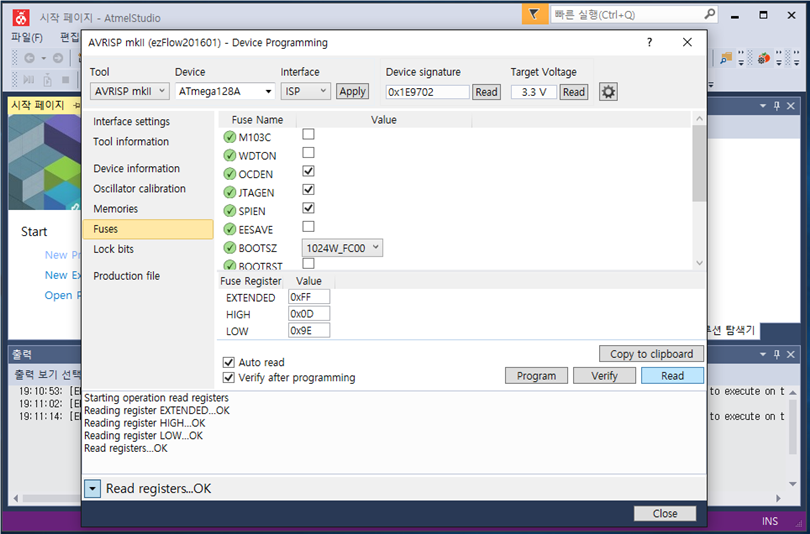

  • 원하는 디바이스를 선택하시고 그 옆에 Apply 버튼을 클릭하면, 성공적으로 연결이 된 경우 아래와 같이 정보를 볼수 있습니다.
  • 사용할 디바이스를 선택하고 Read 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
  • ISP 모드에서 클럭 주파수를 높게 설정하면 프로그램 속도가 빨라집니다.
  • ISP 모드에서 클럭 주파수를 너무 높게 설정하면, ISP MODE 에러가 발생합니다. 이때는 클럭을 좀금 더 낮추어 주어야 합니다. (2M 미만)

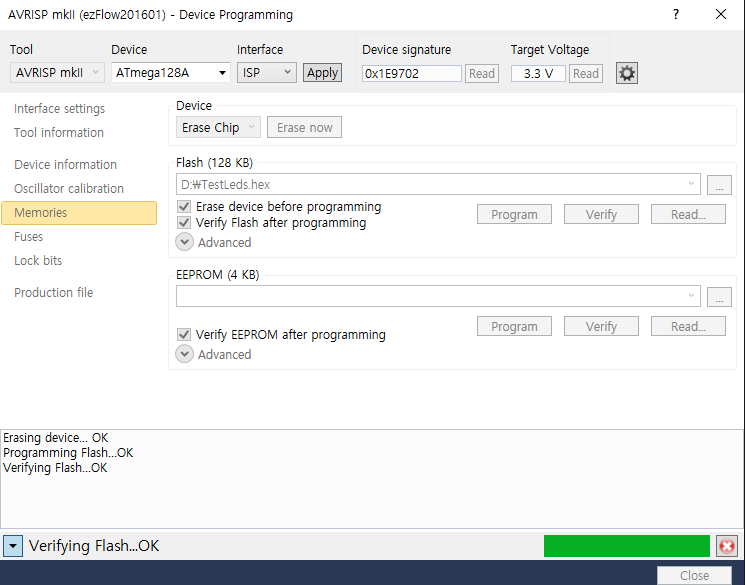

  • 아래와 같이 Flash 프로그램도 잘 됩니다.
