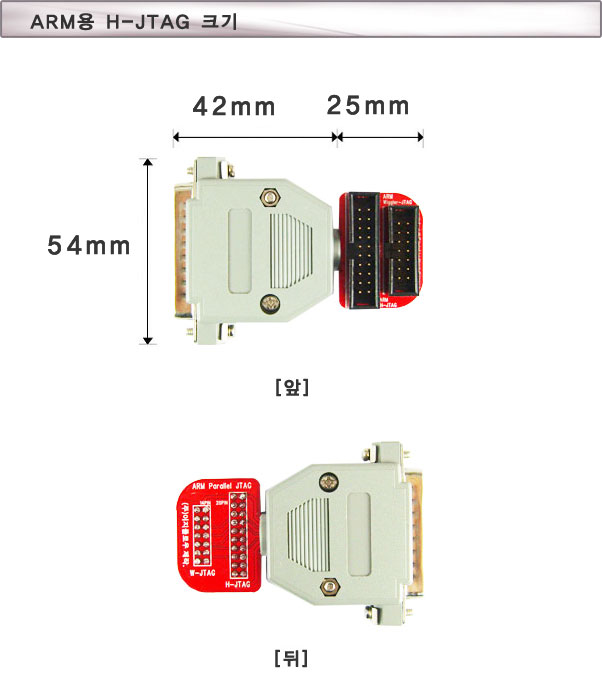

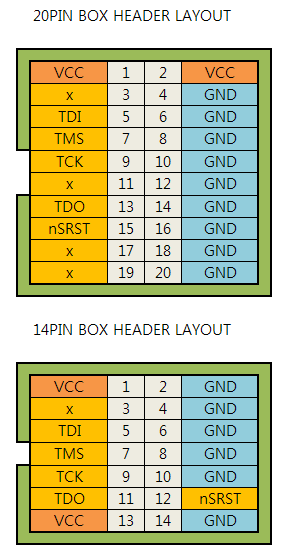

 H-JTAG 설치 및 설정방법. |
|
|
|
|
|
1. H-JTAG 다운로드 하기 |
|
|
|

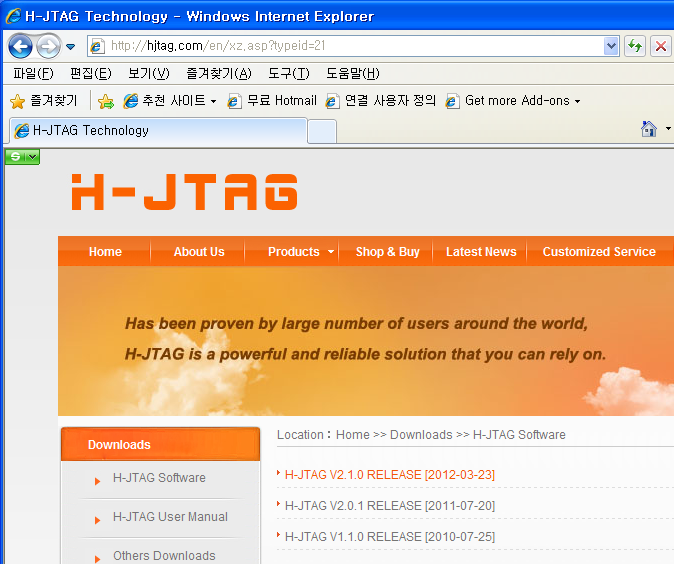

- 먼저, H-JTAG를 설치하기 위해서는 http://www.hjtag.com/ 웹사이트에서 Downloads -> H-JTAG Software 를 클릭하여 아래의 그림과 같이 최신 버전의 프로그램을 다운로드 하여야 합니다.
|
|
|
|

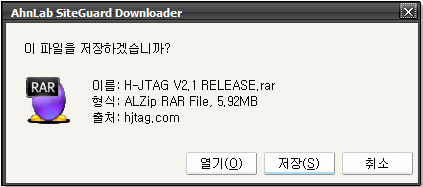

- 다운로드를 클릭하면 아래의 그림처럼 압축 파일로 저장을 한 다음 압집으로 압출을 풀어야 합니다.
|
|
|
|

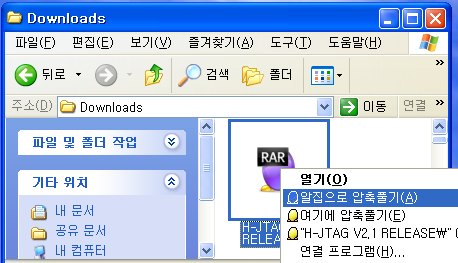

- 아래의 그림처럼 알집으로 압축풀기를 하여 바탕화면에 풀어 놓습니다.
|
|
|
|

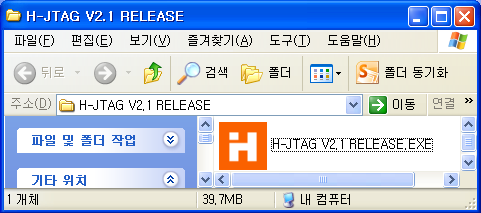

- 정상적으로 압축이 풀어졌으면 아래의 그림과 같이 폴더안에 실행 파일이 보입니다.
|
|
|
|
2. H-JTAG설치하기 |
|
|
|

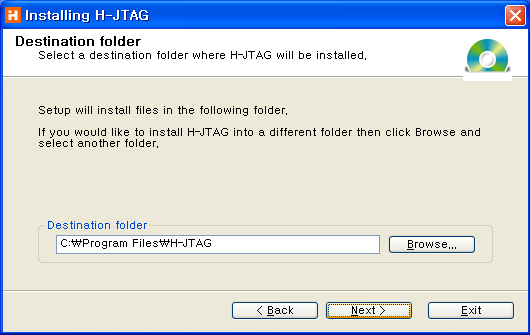

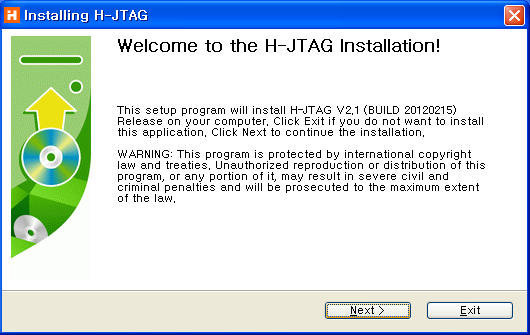

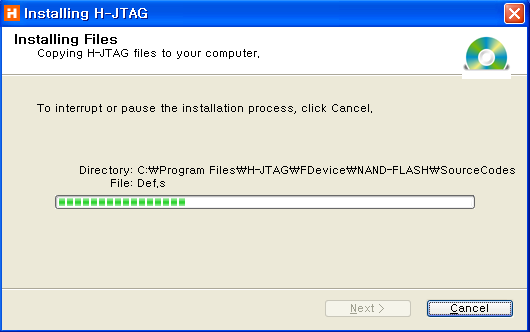

- 위의 아이콘을 클릭하여 프로그램 설치합니다. 아래와 같은 설치화면이 보이면 다음을 클릭합니다.
|
|
|
|

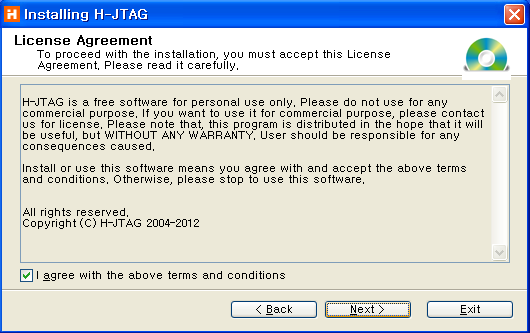

- 라이선스에 동의함에 체크하고 Next 버튼을 클릭합니다.
|
|
|
|
|
|
|
|
|
|
|
|

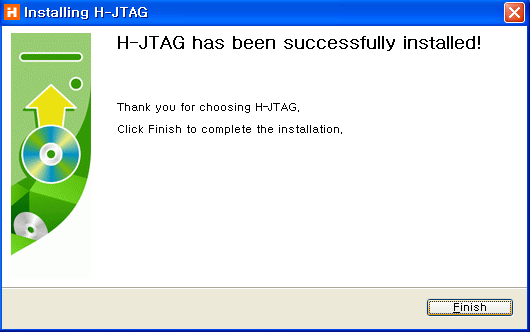

- 설치가 완료되면 다음 화면이 나옵니다. 그럼 Finish 버튼을 클릭하여 설치를 종료합니다.
|
|
|
|
- 바탕화면에 아래와 같은 여러 개의 아이콘이 생성됩니다.
|
|
|
|
3. H-JTAG 실행하기 |
|
|
|

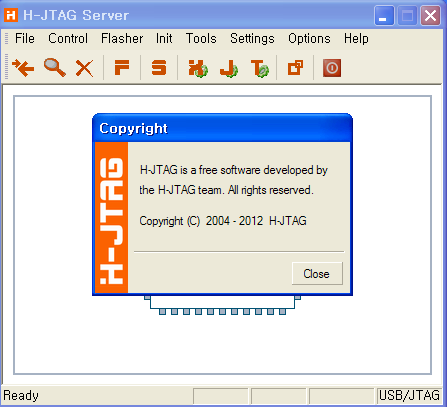

- H-JTAG 아이콘을 실행하면 아래와 같이 H-JTAG Server 화면이 나옵니다.
|
|
|
|

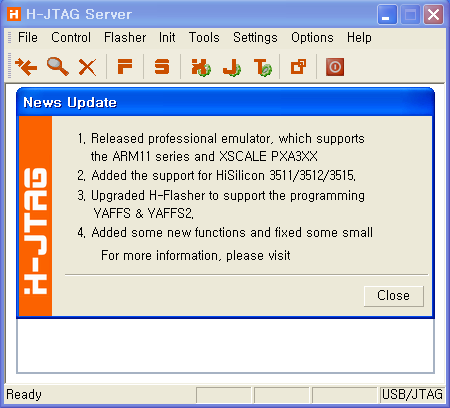

- 위의 화면에서 Close를 누르면 처음 설치한 경우 아래의 화면이 나옵니다.
|
|
|
|

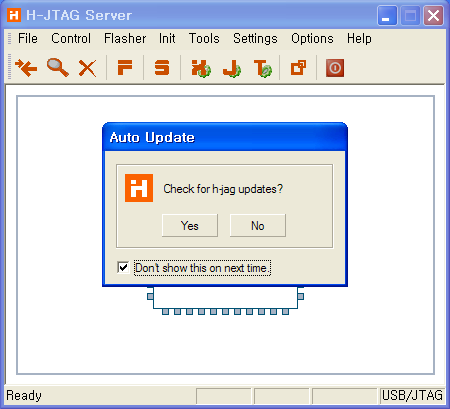

- 처음설치한경우 Close 버튼을 클릭하면 H-JTAG 홈페이지와 아래의 그림과 같은 화면이 나옵니다. 필요할경우, H-JTAG 홈페이지을 닫고, 아래의 그림처럼 다음부터는 이창을 보지않음을 체크하여 매번 업데이트를 확인하지 않도록 합니다. 그리고 Yes 버튼을 클릭합니다.
|
|
|
|

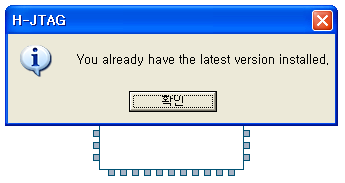

- 추가 업데이트가 없는 경우 아래와 같은 화면이 나옵니다. 확인 버튼을 클릭합니다.
|
|
|
|

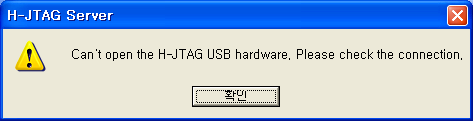

- 처음 설치한 경우 H-JTAG USB장치가 없다고 나옵니다. 이번에는 프린터포트(Parallel Port)를 사용할 것이므로 그냥 확인 버튼을 클릭합니다.
|
|
|
|

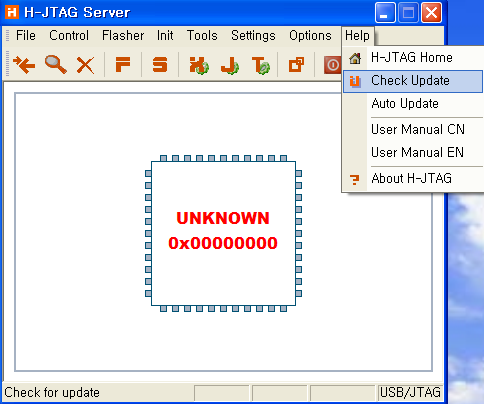

- 만약 수동으로 업데이트를 확인하고 싶을 경우 아래의 그림처럼 Help ->Check Update 를 클릭합니다.
- 매번 자동으로 업데이트를 체크할 경우 Help->Auto Update를 체크하면 됩니다.
|
|
|
|
4. H-JTAG 설정하기 |
|
|
|
|
|

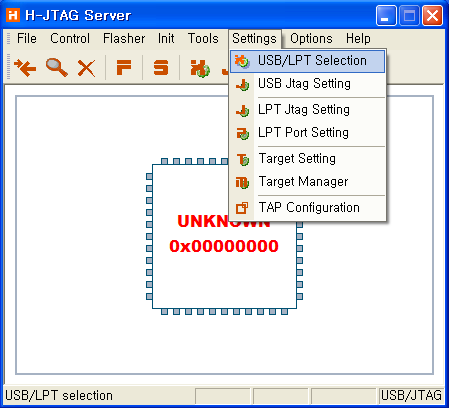

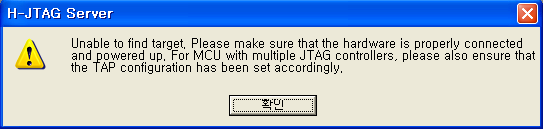

- 위의Settings메뉴에서 USB/LPT Selection 메뉴를 선택합니다. 아래의 그림처럼 LPT를 선택하고 OK 버튼을 클릭합니다. 만약 하드웨어가 연결되어 있지 않으면 확인할 중점사항을 알려주는 메시지 창이 보입니다. 확인 버튼을 클릭합니다.
|
|
|
|
- 아직은 설정이 완료되지 않아 경고 메시지가 나오지만 무시하고 확인 버튼을 클릭합니다.
|
|
|
|
- 위의 Settings메뉴에서 LPT Port Setting메뉴를 선택합니다. 이 부분은 타겟 장치의 연결 상태에 영향을 받지 않고 PC상의 포트상태만 확인합니다. 최종적으로 OK 버튼을 클릭합니다.
|
|
|
|
- 만약 필요할 경우 위의 LPT Port 메뉴에서 Port Testing 버튼을 눌러 프린터 포트가 PC에서 잘 설치되어 작동하는지 확인합니다. 연결이 양호한 경우 아래와 같은 메시지가 보입니다. 확인 버튼을 클릭합니다. 만약, Port Testing에 실패한다면, 설정이 잘 되어 있어도 동작하지 않을것입니다.
|
|
|
|

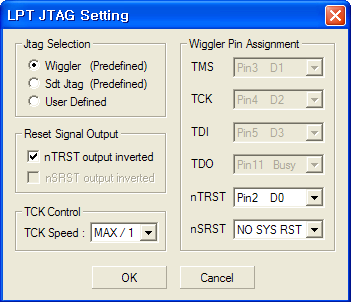

- 위의 Settings메뉴에서 LPT JTAG Setting메뉴를 선택합니다. 그리고 아래의 그림처럼 항목을 체크하고 OK 버튼을 클릭합니다.
|
|
|
|
- 하드웨어가 제대로 연결된 경우 Detecting Target 이라는 메시지가 잠시 동안 보이고 아래와 같이 하드웨어 이름과 ID 가 보입니다.
|
|
|
|
- 위의 Settings메뉴에서 Target Setting 메뉴를 선택합니다. 그리고 아래의 그림처럼 항목을 체크하고 OK 버튼을 클릭합니다. 물론 Target Endian은 MCU에 따라 다릅니다.
|
|
|
|
- 새로운 ID Code를 가진 MCU를 등록하고자 할 경우 위의 Settings메뉴에서 Target Manager 메뉴를 선택합니다. 그리고 아래의 그림처럼 Processor 항목을 선택하고 ID Code를 기입한 후 + 버튼을 클릭합니다. 만약, 새로운 IC라면 등록이 될 것입니다. 그리고 하단의 X는 이미 등록된 ID Code를 지우는 항목입니다. 이 항목은 드물게 사용합니다. Close 버튼을 클릭합니다.
|
|
|
|

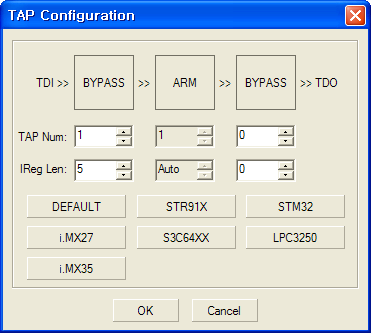

- 위의 Settings메뉴에서 TAP Configuration 메뉴를 선택합니다. 아래의 화면처럼 적용 가능한 MCU 계열의 버튼을 클릭하거나 DEFAULT 버튼을 클릭합니다. 그리고 OK 버튼을 클릭합니다.이 부분의 설정이 잘못되면 동작하지 않으니 주의 하시기 바랍니다.
|
|
|
|
5. H-Flasher 설정하기 |
|
|
|
|
|

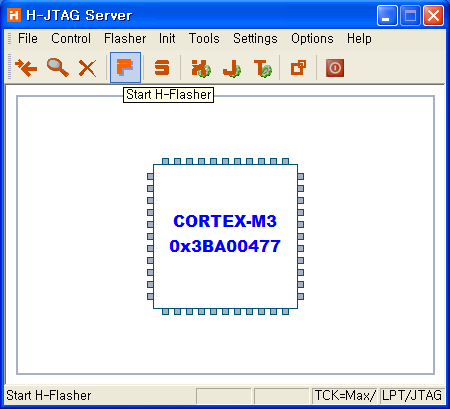

- 바탕화면에 설치된 위의 아이콘을 클릭하거나 아래의 화면처럼 H-JTAG Server프로그램의 F 아이콘을 클릭하여 H-Flasher를 실행합니다.
|
|
|
|

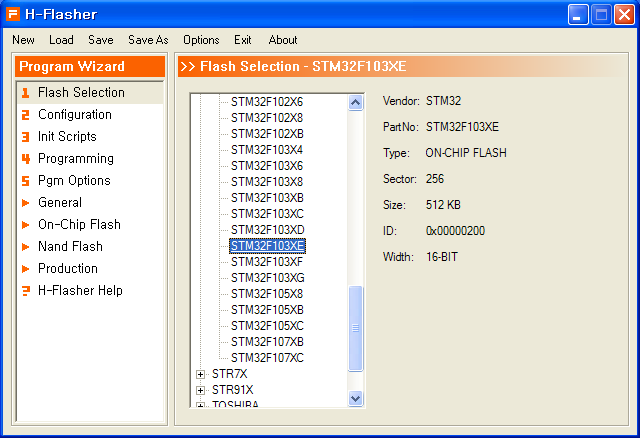

- H-Flasher의 화면입니다. 먼저 Flash Selection를 선택하여 사용하는 MCU를 선택합니다.
|
|
|
|

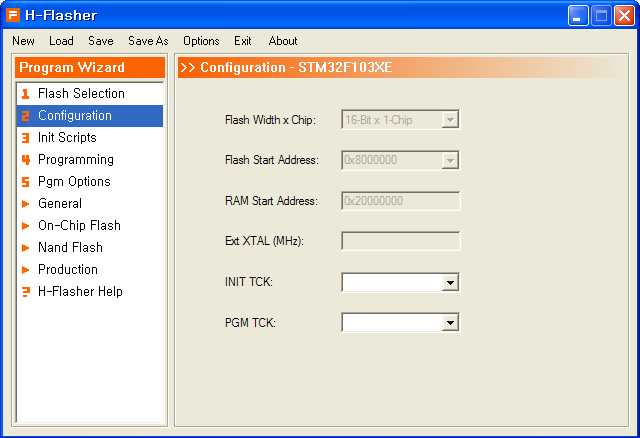

- Program Wizard의 Configuratuin을 선택하여 필요한 항목을 수정합니다. 이미 MCU를 지정한 경우 자동으로 항목이 기입됩니다. 만약 타겟장치와 연결이 원활하지않은경우 INIT TCK, PGM TCK 값을 낮춰서 사용합니다.
|
|
|
|

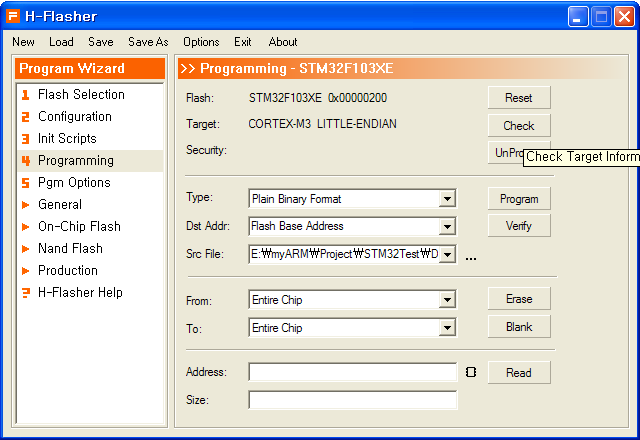

- Program Wizard의 Programming 을 선택하여 필요한 항목을 수정합니다. 타겟에 MCU가 연결된 경우 Check 버튼을 클릭하면 Flash와 Target 상태를 알려줍니다. 파일타입과 기준주소 그리고 프로그램 파일명을 지정합니다.
|
|
|
|

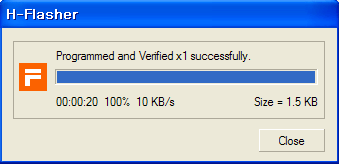

- TARGET용으로 완성된 프로그램으로 지정된 경우, 위의 화면에서 Program 버튼을 누르면 아래의 그림과 같이 타겟에 프로그램이 됩니다.
|
|
|
