ATMEL 홈페이지에 접속하여 AVRSTUDIO와 WinAVR를 다운로드하여 설치합니다. (윗글참조)
AVRISP를 연결하여 USB 드라이버를 설치합니다(윗글참조) AVRISP를 타겟보드에 연결한 후 타겟 전원을 넣습니다.
AVRSTUDIO에서 Con 아이콘을 클릭하면 위의 그림과 같이 Select AVR Programmer 화면이 나옵니다.
Platflrm 에 AVRISP를 선택하시고 Port에 Auto로 선택하신후 Connect를 누룹니다. 만약 AVRISP가 COM8 이후로 설정되어 있으면 Auto로 잡히지 않습니다. 장치관리자에서 COM 포트 번호를 확인한 후 속성 -> 포트설정 -> 고급 을 눌러 COM8번 이하로 변경한후 사용하셔야 합니다.
성공적으로 연결이 된 경우 위와 같이 화면이 나옵니다.
사용할 디바이스를 선택하고 Read Signature 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
ISP모드에서 주파수를 높게 설정하면 프로그램 속도가 빨라집니다.
만약 위와 같은 화면이 나오지 않을경우 위의 USB 드라이버 다운로드 항목의 레지스트리에 등록된 USB 장치를 삭제한 후 다시 설치합니다.
위의 그림처럼 Program 탭에서 프로그램할 Flash 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
또한, 프로그램할 EEPROM 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
아래의 그림처럼 프로그램이 성공했을경우 OK 라고 하단에 메시지가 표시됩니다.

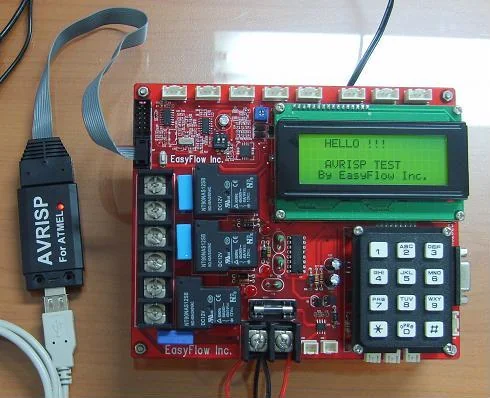

아래의 그림은 AVRISP로 프로그램이 성공적으로 라이팅 되어 타겟에서 실행되는 모습이 LCD 화면에 보이는 모습입니다.
