JTAGICE-USB

AVRStudio, IAR Embedded Warkbench IDE 소프트웨어에 USB 포트로 연결하여 AVR JTAGICE를 사용합니다.  케이블에 연결된 타켓보드에 전원이 공급되어야 AVR Studio에서 연결이 됩니다. 만약 AVR JTAGICE가 COM4 이후로 설정되어 있으면 Auto로 잡히지 않습니다.   장치관리자에서 COM 포트 번호를 확인한 후 속성 -> 포트설정 -> 고급 을 눌러 COM4번 이하로 변경한후 사용하셔야 합니다.

AVR JTAGICE 케이블 연결시 커넥터 핀 설명입니다.

번호  이름   I/O   설 명  1  TCK  출력  JTAGICE에서 타겟AVR 보드로 클럭 신호를 보냅니다.  2  GND  전원  그라운드. (위 그림처럼 NC 처리해도 됩니다)  3  TDO  입력  타겟 AVR 보드에서 JTAGIC로 데이터를 보냅니다.  4  VTref  입력  타겟 AVR 보드의 전압을 측정합니다.  5  TMS  출력  JTAGICE에서 타겟AVR 보드로 모드 신호를 보냅니다. 6  nSRST  입출력  JTAGICE에서 타겟AVR 보드로 RESET 신호를 보냅니다. 7  Vsupply  전원  타겟 AVR 보드에서 JTAGIC로 전원을 공급합니다. 8 NC     9  TDI  출력  JTAGICE에서 타겟AVR 보드로 데이터 신호를 보냅니다. 10  GND  전원  그라운드

JTAGICE로 디버깅 가능한 디바이스 목록 입니다.

Classic      Tiny   Mega    Other       ATmega16 ATmega16L ATmega162 ATmega162L ATmega169 ATmega169L ATmega169V ATmega32 ATmega32L ATmega323 ATmega323L ATmega64 ATmega64L ATmega128 ATmega128L AT90CAN128 AT90CAN128L

< AVRISP & JTAGICE와 커넥터를 연결한 사진 >

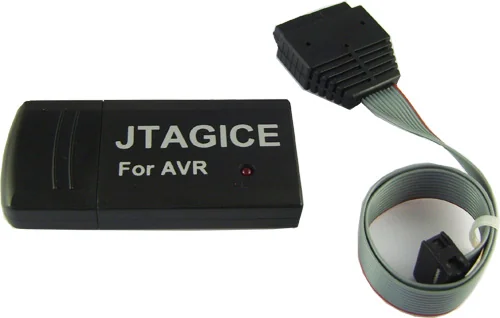

< AVRISP & JTAGICE와 커넥터를 분리한 사진 >

< USB 연장 케이블 포함 입니다 >

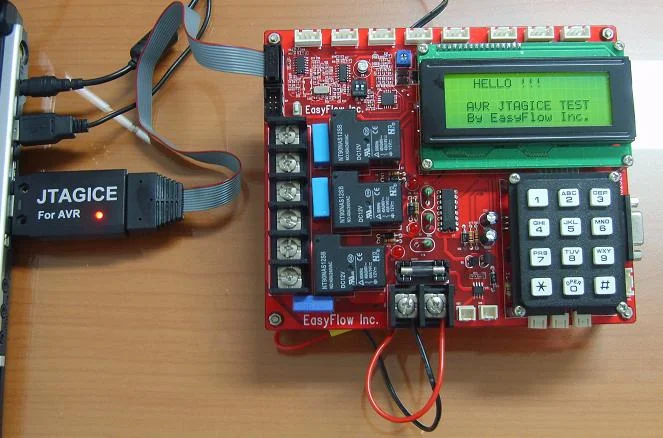

< AVR JTAGICE를 USB 커넥터에 직접 연결한 모습 >

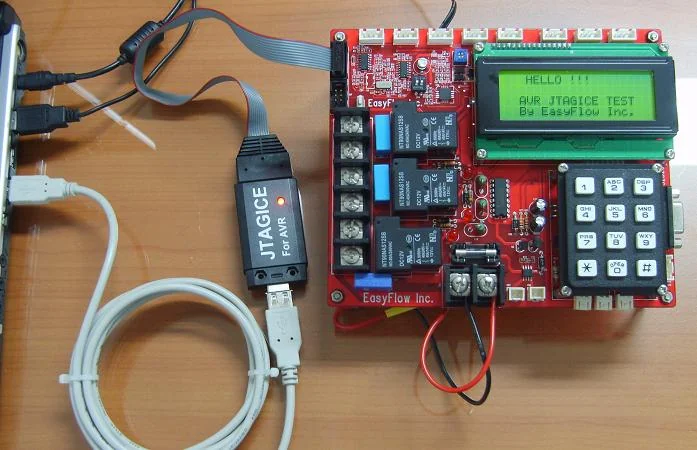

< AVR JTAGICE를 USB 연장 케이블에 연결한 모습 >

◆ USB 드라이버 다운로드 (USB Driver Download)
	USB 드라이버 설치        - Windows XP        - Windows Server 2003        - Windows Vista        - Windows Server 2008        - Windows 7 32bit/64bit        - Windows Server 2008 R2         - Windows 8 32bit/64bit        - Windows 10 32bit/64bit 이 제품에 맞는 최신 버전의 USB 드라이버를 설치하거나 삭제합니다.
	레지스트리에 등록된 USB 장치를 삭제합니다. 사용하지 않는 가상 COM 포트로 인하여 사용이 불편한 경우 이 프로그램으로 삭제합니다.

◆ 소프트웨어 다운로드 (Software Download)
	AVRSTUDIO 및 WinAVR 다운로드 네이버에서 이지플로우 카페에 회원 가입합니다. 새싹회원시 덧글인사 3개 입력하면 일반회원으로 자동 등업 됩니다. 카페내 AVR 개발도구에서 AVRSTUDIO 4.19 버전과 avr-toolchain-installer-3.3.0.710 버전을 다운로드하여 설치합니다. 현재 AVR Studio 5.10 AVR Studio 6.0 은 AVRISP MKII 이상버전만 동작하므로 설치하지 않습니다. AVR Studio 4.19 이하를 설치하여 사용하는 사용자는 소프트웨어를 AVRSTUDIO 4.19 최신으로 설치하기를 권장합니다. AVRSTUDO4 설치에 대한 설명을 보려면 여기를 클릭 하세요.

 ◆ AVR JTAGICE를 AVRSTUDIO에 연결방법.


 ATMEL 홈페이지에 접속하여 AVRSTUDIO와 WinAVR를 다운로드하여 설치합니다. (윗글참조)
AVR JTAGICE를 연결하여 USB 드라이버를 설치합니다(윗글참조)
AVR JTAGICE를 타겟보드에 연결한 후 타겟 전원을 넣습니다.
AVRSTUDIO에서 Con 아이콘을 클릭하면 위의 그림과 같이 Select AVR Programmer 화면이 나옵니다.
Platflrm 에 JTAGICE를 선택하시고 Port에 Auto로 선택하신후 Connect를 누룹니다.
만약 AVR JTAGICE가 COM4 이후로 설정되어 있으면 Auto로 잡히지 않습니다.
장치관리자에서 COM 포트 번호를 확인한 후 속성 -> 포트설정 -> 고급 을 눌러 COM4번 이하로 변경한후 사용하셔야 합니다.
성공적으로 연결이 된 경우 위와 같이 화면이 나옵니다.
사용할 디바이스를 선택하고 Read Signature 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
 만약 위와 같은 화면이 나오지 않을경우 위의 USB 드라이버 다운로드 항목의  레지스트리에 등록된 USB 장치를 삭제합니다  부분을 클릭하여 장치를 제거한 후 다시 설치합니다.

 위의 그림처럼 Program 탭에서 프로그램할 Flash 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
 또한, 프로그램할 EEPROM 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
 아래의 그림처럼 프로그램이 성공했을경우 OK 라고 하단에 메시지가 표시됩니다.

아래의 그림은 AVR JTAGICE로 프로그램이 성공적으로 라이팅 되어 타겟에서 실행되는 모습이 LCD 화면에 보이는 모습입니다.

아래의 그림은 AVR JTAGICE가 잘 연결된 상태에서 AVRSTUDIO로 BUILD 메뉴의 Build & Run 항목을 클릭하여 컴파일 및 빌드 후 디버깅하는 모습입니다.
