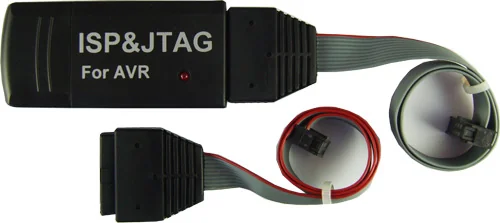

ISP-JTAGICE-USB

USB 드라이버 설치

       - Windows XP
       - Windows Server 2003
       - Windows Vista
       - Windows Server 2008
       - Windows 7 32bit/64bit
       - Windows Server 2008 R2
       - Windows 8 32bit/64bit

• 이 제품에 맞는 최신 버전의 USB 드라이버를 설치하거나 삭제합니다.


레지스트리에 등록된 USB 장치를 삭제합니다.

• 사용하지 않는 가상 COM 포트로 인하여 사용이 불편한 경우 이 프로그램으로 삭제합니다.


AVRSTUDIO 및 WinAVR 다운로드

• 네이버에서 이지플로우 카페에 회원 가입합니다.
• 새싹회원시 덧글인사 3개 입력하면 일반회원으로 자동 등업 됩니다.
• 카페내 AVR 개발도구에서 AVRSTUDIO 4.19 버전과 avr-toolchain-installer-3.3.0.710 버전을 다운로드하여 설치합니다.
• 현재 AVR Studio 5.10 AVR Studio 6.0 은 AVRISP MKII 이상버전만 동작하므로 설치하지 않습니다.
• AVR Studio 4.19 이하를 설치하여 사용하는 사용자는 소프트웨어를 AVRSTUDIO 4.19 최신으로 설치하기를 권장합니다.
• AVRSTUDO4 설치에 대한 설명을 보려면 여기를 클릭 하세요.

• ATMEL 홈페이지에 접속하여 AVRSTUDIO와 WinAVR를 다운로드하여 설치합니다. (윗글참조)
• AVRISP&JTAG를 연결하여 USB 드라이버를 설치합니다(윗글참조)
• AVRISP&JTAG를 ISP 케이블을 타겟보드에 연결한 후 타겟 전원을 넣습니다.
  - ISP 케이블 연결시에는 자동으로 AVRISP로 동작됩니다.
  - JTAG 케이블 연결시에는 자동으로 JTAGICE 로 동작됩니다.

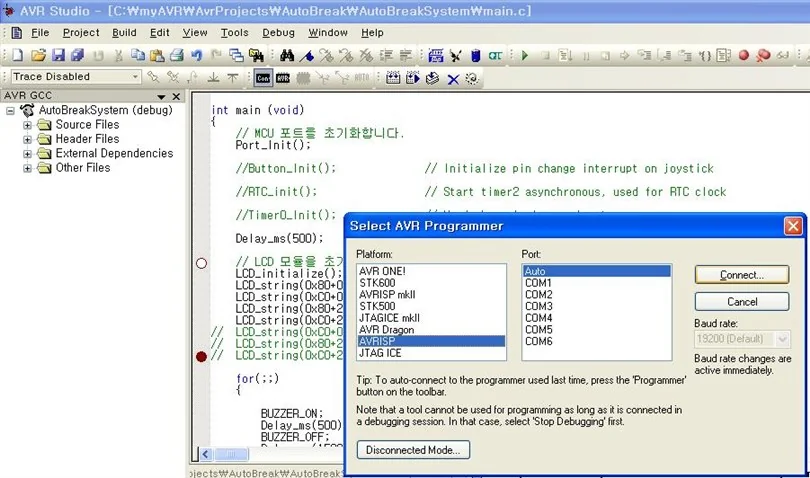

• AVRSTUDIO에서 Con 아이콘을 클릭하면 위의 그림과 같이 Select AVR Programmer 화면이 나옵니다.
• Platflrm 에 AVRISP를 선택하시고 Port에 Auto로 선택하신후 Connect를 누룹니다.

• 성공적으로 연결이 된 경우 위와 같이 화면이 나옵니다.

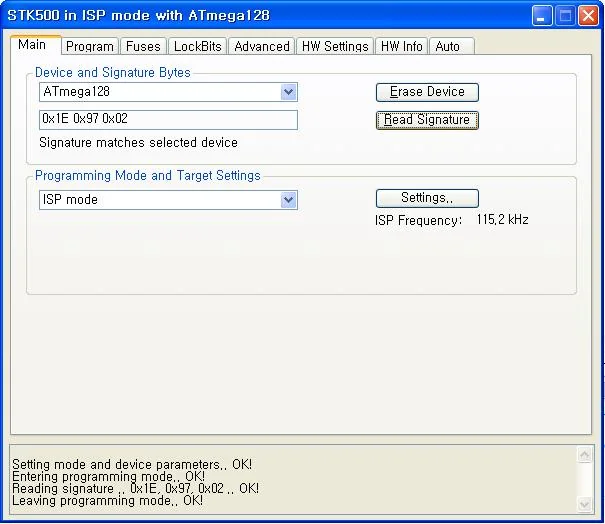

• 사용할 디바이스를 선택하고 Read Signature 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
• ISP모드에서 주파수를 높게 설정하면 프로그램 속도가 빨라집니다.
• 만약 위와 같은 화면이 나오지 않을경우 위의 USB 드라이버 다운로드 항목의
   레지스트리에 등록된 USB 장치를 삭제합니다  부분을 클릭하여 장치를 제거한 후 다시 설치합니다.

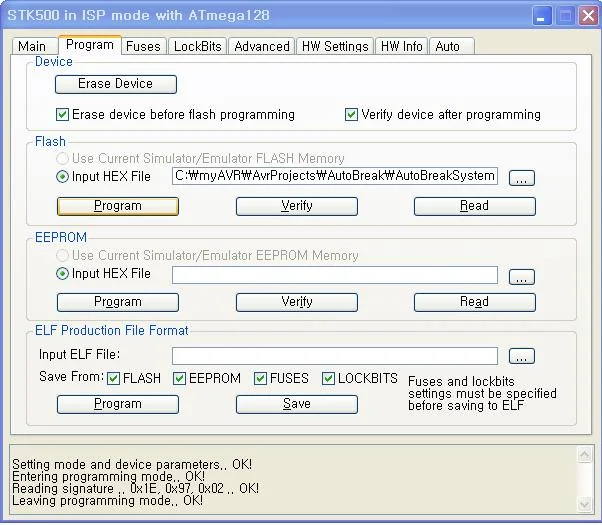

• 위의 그림처럼 Program 탭에서 프로그램할 Flash 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
  또한, 프로그램할 EEPROM 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
• 아래의 그림처럼 프로그램이 성공했을경우 OK 라고 하단에 메시지가 표시됩니다.

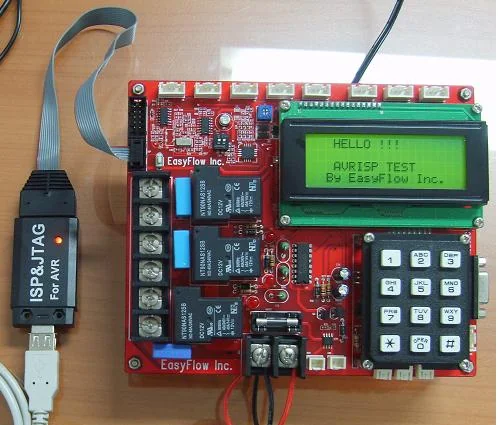

• 아래의 그림은 AVRISP로 프로그램이 성공적으로 라이팅 되어 타겟에서 실행되는 모습이
  LCD 화면에 보이는 모습입니다.

• ATMEL 홈페이지에 접속하여 AVRSTUDIO와 WinAVR를 다운로드하여 설치합니다. (윗글참조)
• AVR JTAGICE를 연결하여 USB 드라이버를 설치합니다.(윗글참조)
• AVRISP&JTAG를 JTAG 케이블을 타겟보드에 연결한 후 타겟 전원을 넣습니다.
  - ISP 케이블 연결시에는 자동으로 AVRISP로 동작됩니다.
  - JTAG 케이블 연결시에는 자동으로 JTAGICE 로 동작됩니다.

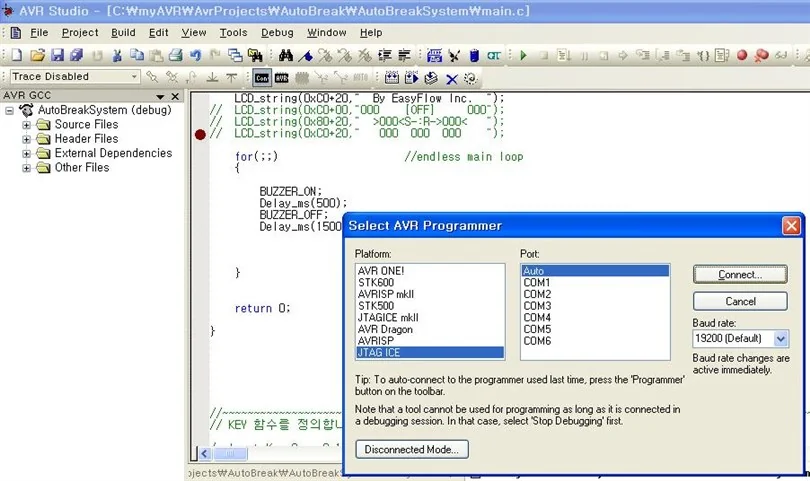

• AVRSTUDIO에서 Con 아이콘을 클릭하면 위의 그림과 같이 Select AVR Programmer 화면이 나옵니다.
• Platflrm 에 JTAGICE를 선택하시고 Port에 Auto로 선택하신후 Connect를 누룹니다.

• 성공적으로 연결이 된 경우 위와 같이 화면이 나옵니다.

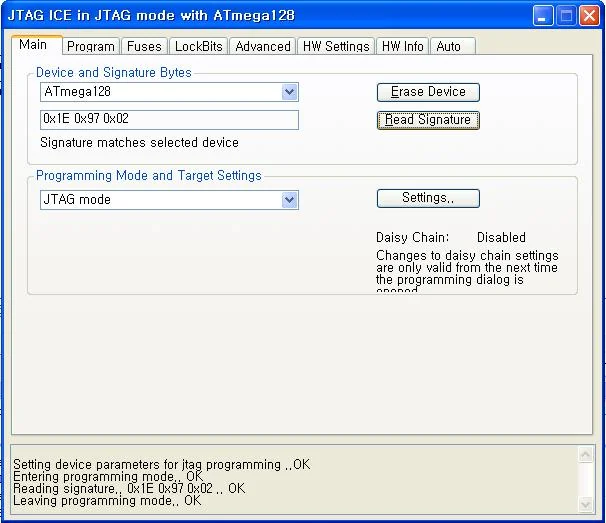

• 사용할 디바이스를 선택하고 Read Signature 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
• 만약 위와 같은 화면이 나오지 않을경우 위의 USB 드라이버 다운로드 항목의
   레지스트리에 등록된 USB 장치를 삭제합니다  부분을 클릭하여 장치를 제거한 후 다시 설치합니다.

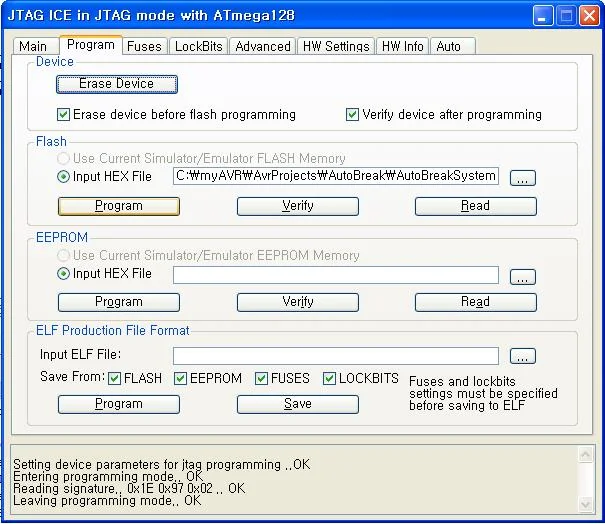

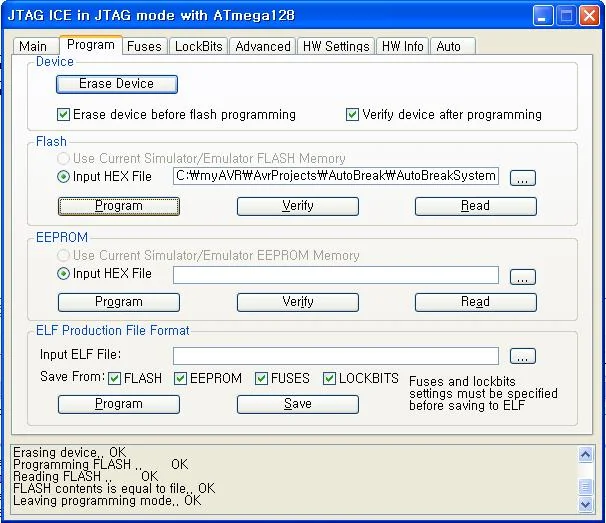

• 위의 그림처럼 Program 탭에서 프로그램할 Flash 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
  또한, 프로그램할 EEPROM 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
• 아래의 그림처럼 프로그램이 성공했을경우 OK 라고 하단에 메시지가 표시됩니다.

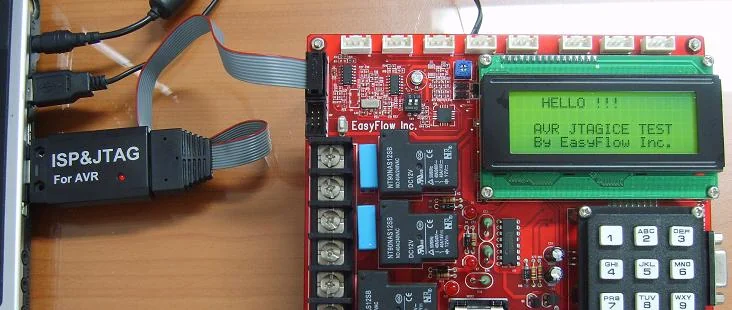

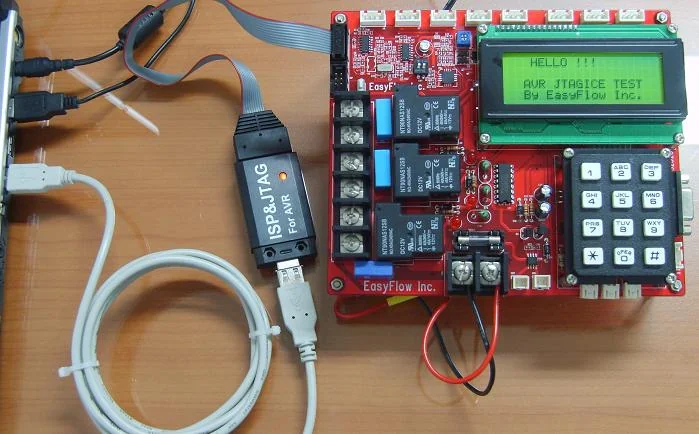

• 아래의 그림은 AVR JTAGICE로 프로그램이 성공적으로 라이팅 되어 타겟에서 실행되는 모습이
  LCD 화면에 보이는 모습입니다.

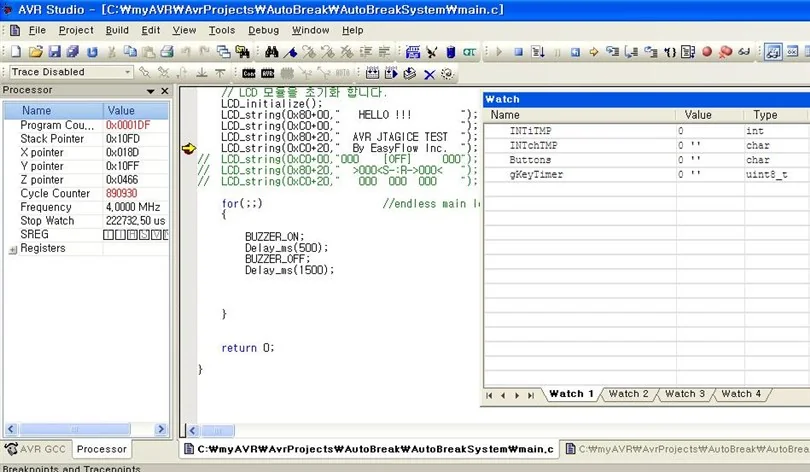

• 아래의 그림은 AVR JTAGICE가 잘 연결된 상태에서 AVRSTUDIO로 BUILD 메뉴의 Build & Run 항목을 클릭하여
  컴파일 및 빌드 후 디버깅하는 모습입니다.
