 AVRISP 기능으로 AVRSTUDIO에 연결방법. |
|
|
| |
- ATMEL 홈페이지에 접속하여 AVRSTUDIO와 WinAVR를 다운로드하여 설치합니다. (윗글참조)

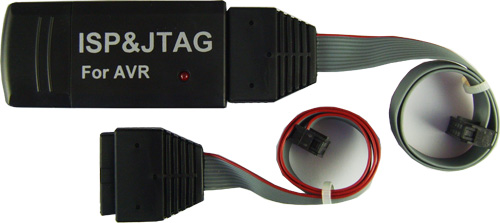

- AVRISP&JTAG를 연결하여 USB 드라이버를 설치합니다(윗글참조)
- AVRISP&JTAG를 ISP 케이블을 타겟보드에 연결한 후 타겟 전원을 넣습니다.
- ISP 케이블 연결시에는 자동으로 AVRISP로 동작됩니다.
- JTAG 케이블 연결시에는 자동으로 JTAGICE 로 동작됩니다.

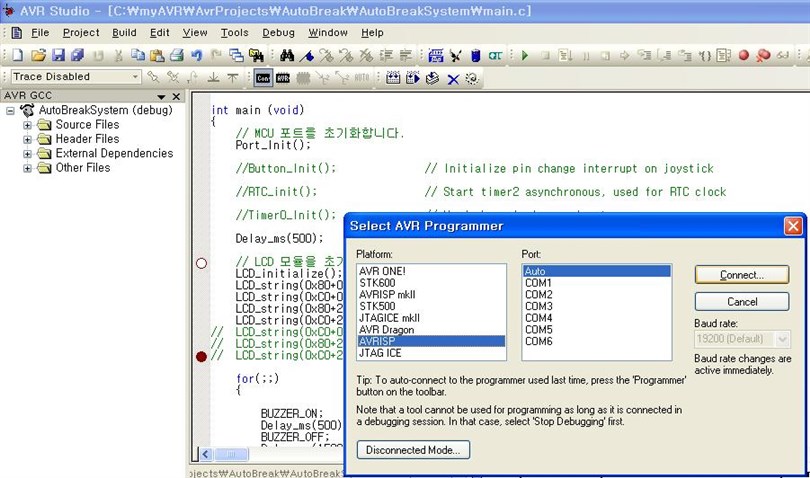

- AVRSTUDIO에서 Con 아이콘을 클릭하면 위의 그림과 같이 Select AVR Programmer 화면이 나옵니다.
- Platflrm 에 AVRISP를 선택하시고 Port에 Auto로 선택하신후 Connect를 누룹니다.
|
|
- 성공적으로 연결이 된 경우 위와 같이 화면이 나옵니다.

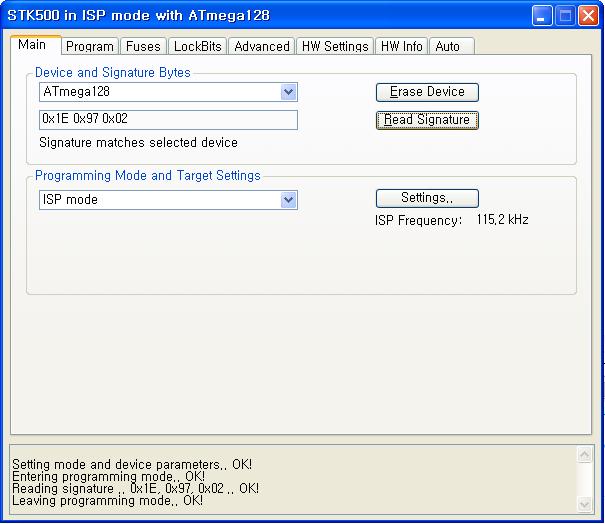

- 사용할 디바이스를 선택하고 Read Signature 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
- ISP모드에서 주파수를 높게 설정하면 프로그램 속도가 빨라집니다.
- 만약 위와 같은 화면이 나오지 않을경우 위의 USB 드라이버 다운로드 항목의
레지스트리에 등록된 USB 장치를 삭제합니다 부분을 클릭하여 장치를 제거한 후 다시 설치합니다.
|
|

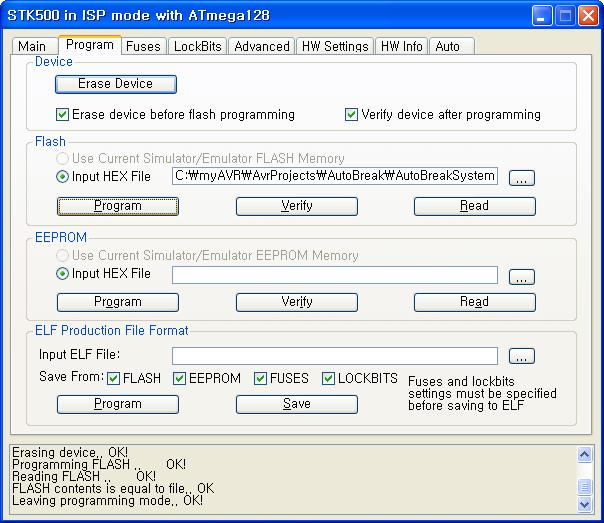

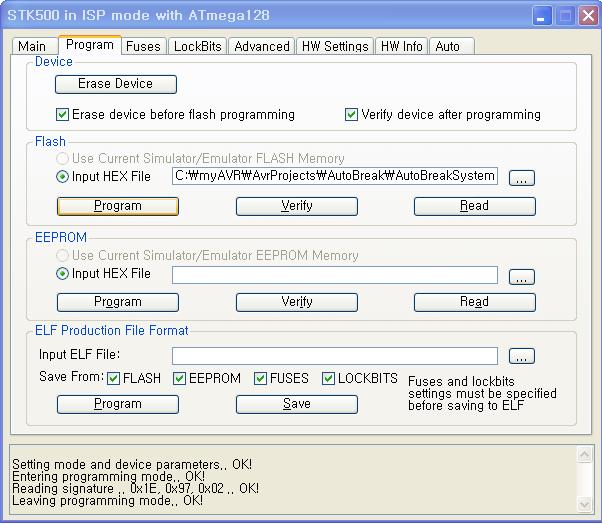

- 위의 그림처럼 Program 탭에서 프로그램할 Flash 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
또한, 프로그램할 EEPROM 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
- 아래의 그림처럼 프로그램이 성공했을경우 OK 라고 하단에 메시지가 표시됩니다.
 |
|
|
|

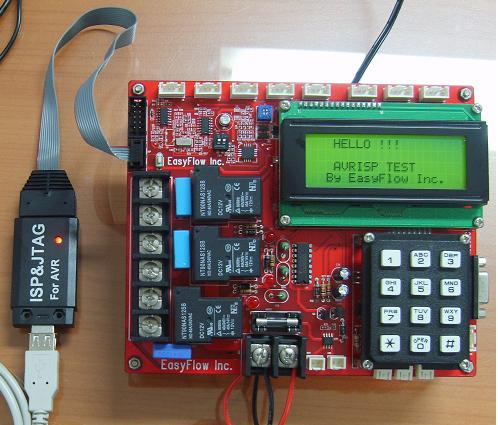

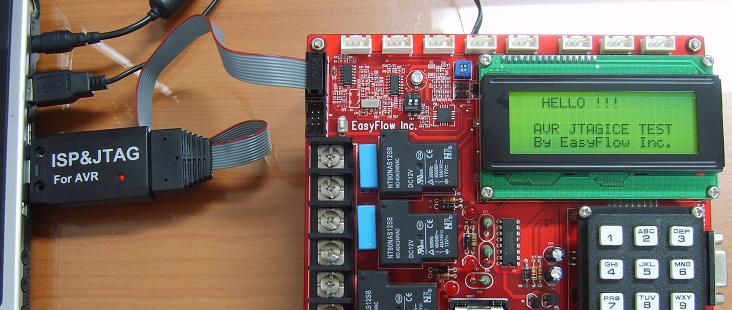

- 아래의 그림은 AVRISP로 프로그램이 성공적으로 라이팅 되어 타겟에서 실행되는 모습이
LCD 화면에 보이는 모습입니다.
|
|
|
|
| AVR JTAGICE 기능으로 AVRSTUDIO에 연결방법. |
|
|
| |
- ATMEL 홈페이지에 접속하여 AVRSTUDIO와 WinAVR를 다운로드하여 설치합니다. (윗글참조)
- AVR JTAGICE를 연결하여 USB 드라이버를 설치합니다.(윗글참조)
- AVRISP&JTAG를 JTAG 케이블을 타겟보드에 연결한 후 타겟 전원을 넣습니다.
- ISP 케이블 연결시에는 자동으로 AVRISP로 동작됩니다.
- JTAG 케이블 연결시에는 자동으로 JTAGICE 로 동작됩니다.

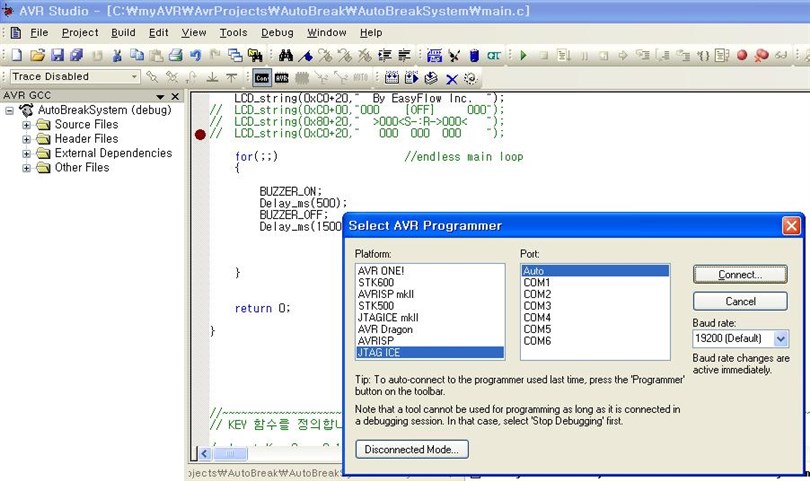

- AVRSTUDIO에서 Con 아이콘을 클릭하면 위의 그림과 같이 Select AVR Programmer 화면이 나옵니다.
- Platflrm 에 JTAGICE를 선택하시고 Port에 Auto로 선택하신후 Connect를 누룹니다.
|
|
- 성공적으로 연결이 된 경우 위와 같이 화면이 나옵니다.

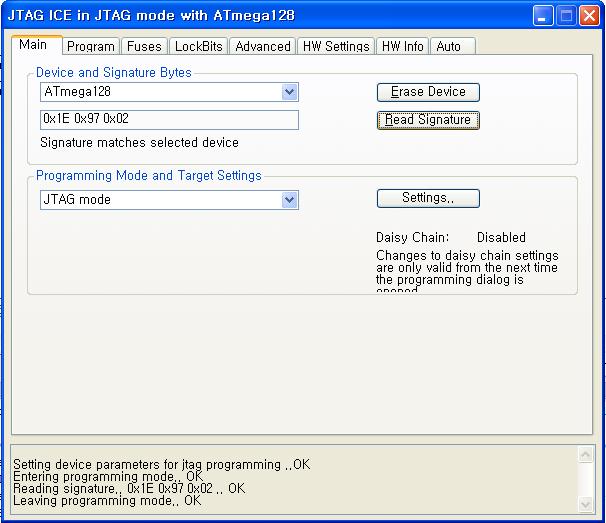

- 사용할 디바이스를 선택하고 Read Signature 버튼을 클릭하면 디바이스가 맞는지 확인할 수 있습니다.
- 만약 위와 같은 화면이 나오지 않을경우 위의 USB 드라이버 다운로드 항목의
레지스트리에 등록된 USB 장치를 삭제합니다 부분을 클릭하여 장치를 제거한 후 다시 설치합니다.
|
|

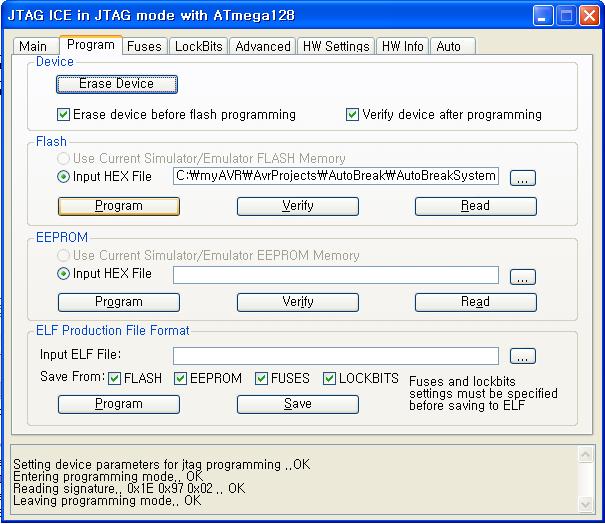

- 위의 그림처럼 Program 탭에서 프로그램할 Flash 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.
또한, 프로그램할 EEPROM 파일을 지정한 후 Program 버튼을 누르면 타겟에 프로그램이 됩니다.

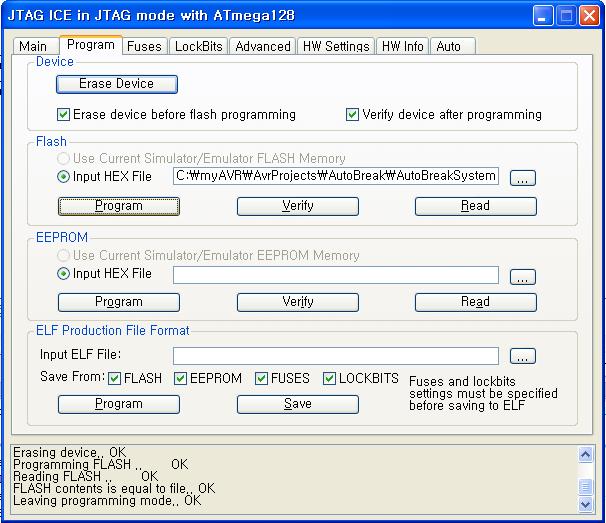

- 아래의 그림처럼 프로그램이 성공했을경우 OK 라고 하단에 메시지가 표시됩니다.
 |
|
|
|

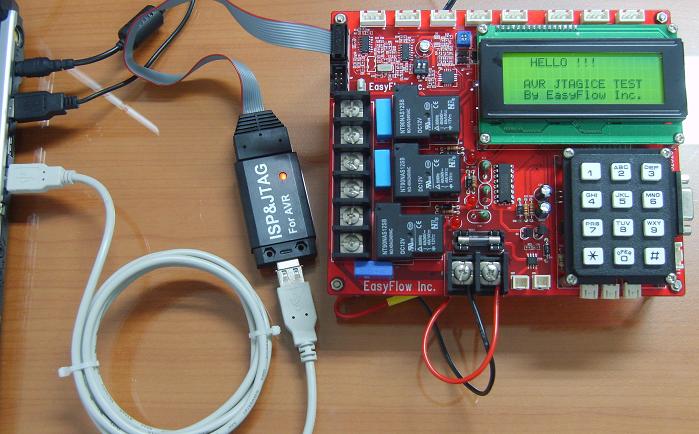

- 아래의 그림은 AVR JTAGICE로 프로그램이 성공적으로 라이팅 되어 타겟에서 실행되는 모습이
LCD 화면에 보이는 모습입니다.
|
|

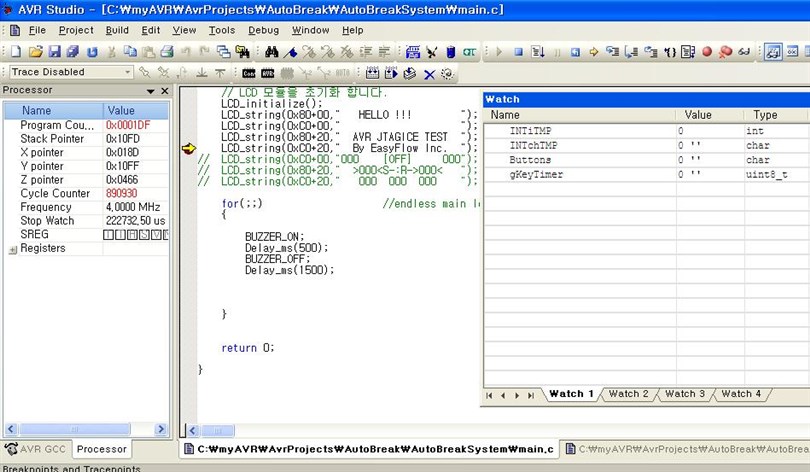

- 아래의 그림은 AVR JTAGICE가 잘 연결된 상태에서 AVRSTUDIO로 BUILD 메뉴의 Build & Run 항목을 클릭하여
컴파일 및 빌드 후 디버깅하는 모습입니다.
|
|
|
