사진크게보기

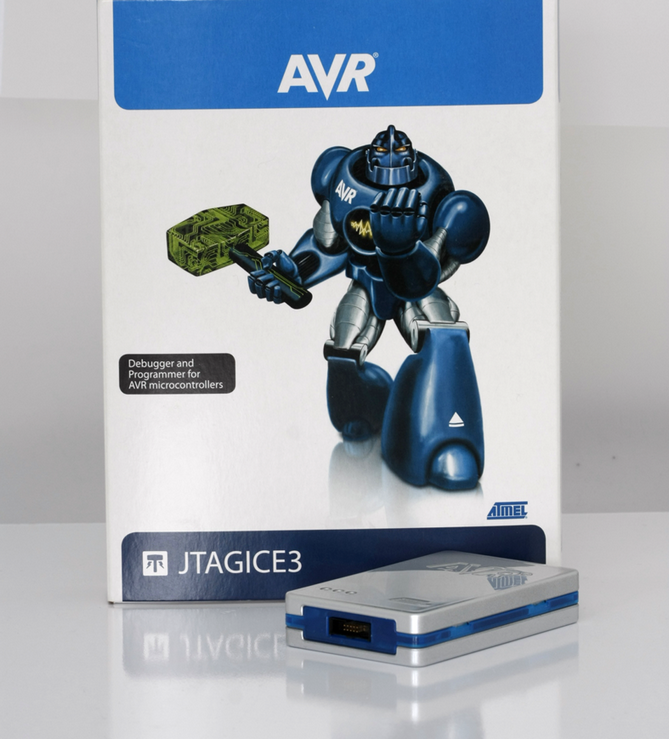

ATmel JTAGICE3 (ATMEL 정품)

제품번호	:	ATMEL-JTAGICE3-USB
판매가격	:	₩0원(부가세미포함가)
설명	:	ATMEL 사의 JTAGICE3 (ATMEL 정품) 디버깅장비 입니다.
제조사	:	(주)이지플로우
원산지	:	한국

주문수량

:

개

제 품 구 성 품

관 련 상 품

▣ 상 품 설 명

이 제품은 단종되었습니다.

JTAGICE3 의 모든 디바이스는 ATMEL-ICE로 사용가능합니다.

http://easyflow.co.kr/Product/View.aspx?ID=325

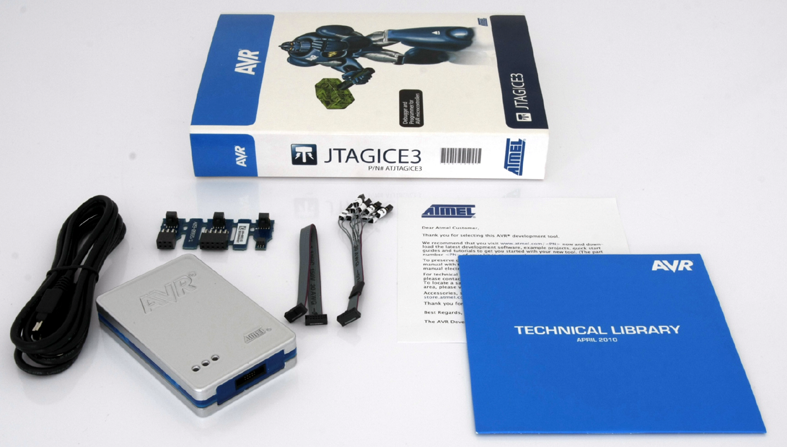

제품에 포함된 악세사리

JTAGICE3 unit
USB High Speed cable ~1.5m

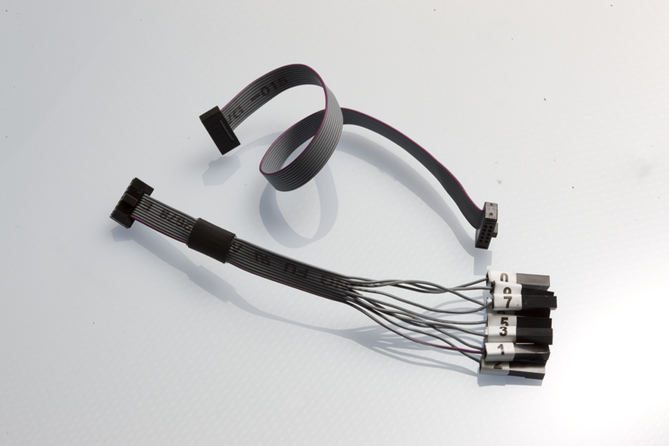

50-mil squid cable
50-mil IDC cable
Adapter kit consisting of 10-pin 100 mil, 6-pin 100 mil, and 6-pin 50 mil
본 제품은 교환 및 환불, A/S가 불가능한 상품입니다.

간단한 설명

Mid-range in-circuit debugger and programmer for Atmel 8-bit and 32-bit AVR microcontrollers with on-chip debugging for source level symbolic debugging, NanoTrace (if supported by the device) and device programming.

JTAGICE3 supports the following programming modes:

SPI
JTAG
PDI
aWire

It also supports debugging using the following interfaces:

debugWIRE
JTAG
PDI
aWire

Features:

Supports a large number of AVR devices
Supports up to 3 hardware program breakpoints or 1 maskable data breakpoint (depending on the OCD module on the AVR device)
Supports symbolic debug of complex data types including scope information.
Supports up to 128 software breakpoints
Level converters support 1.8V to 5.5V target operation
Uploads 256Kb code in ~ 15 seconds (XMEGA using JTAG interface)
Hi-Speed USB connection to host PC Firmware upgradeable for supporting future AVR devices
Supports NanoTrace (depending on the OCD module on the AVR device; uses target device"s memory)
USB powered.

JTAGICE3 is supported by Atmel Studio.

The JTAGICE3 kit also includes adapters for use with the various physical interfaces.

AVR JTAGICE 케이블 연결시 커넥터 핀 설명입니다.

번호	이름	I/O	설 명
1	TCK	출력	JTAGICE에서 타겟AVR 보드로 클럭 신호를 보냅니다.
2	GND	전원	그라운드
3	TDO	입력	타겟 AVR 보드에서 JTAGIC로 데이터를 보냅니다.
4	VTref	입력	타겟 AVR 보드의 전압을 측정합니다.
5	TMS	출력	JTAGICE에서 타겟AVR 보드로 모드 신호를 보냅니다.
6	nSRST	입출력	JTAGICE에서 타겟AVR 보드로 RESET 신호를 보냅니다.
7	Vsupply	전원	타겟 AVR 보드에서 JTAGIC로 전원을 공급합니다.
8	NC
9	TDI	출력	JTAGICE에서 타겟AVR 보드로 데이터 신호를 보냅니다.
10	GND	전원	그라운드

JTAGICE로 디버깅 가능한 디바이스 목록 입니다.

AT90	Tiny	Mega	XMega	AT32U	Other
AT90CAN128 AT90CAN32 AT90CAN64 AT90PWM1 AT90PWM216 AT90PWM2B AT90PWM316 AT90PWM3B AT90PWM81 AT90USB1286 AT90USB1287 AT90USB162 AT90USB646 AT90USB647 AT90USB82	ATtiny25 ATtiny261 ATtiny261A ATtiny4313 ATtiny43U ATtiny44 ATtiny44A ATtiny45 ATtiny461 ATtiny461A ATtiny48 ATtiny84 ATtiny84A ATtiny85 ATtiny861 ATtiny861A ATtiny87 ATtiny88 ATtiny828 ATtiny1634 ATtiny13 ATtiny13A ATtiny167 ATtiny2313 ATtiny2313A ATtiny24 ATtiny24A	ATmega168 ATmega168P ATmega169A ATmega3250A ATmega325A ATmega3290A ATmega3290P ATmega329A ATmega329PA ATmega6450A ATmega645A ATmega645P ATmega6490A ATmega6490P ATmega649A ATmega649P ATmega64C1 ATmega1280 ATmega1281 ATmega1284 ATmega1284P ATmega128A ATmega128RFA1 ATmega162 ATmega164A ATmega164P ATmega164PA ATmega165PA ATmega168A ATmega168PA ATmega169P ATmega169PA ATmega16A ATmega16HVB ATmega16M1 ATmega16U2 ATmega16U4 ATmega2560 ATmega2561 ATmega324A ATmega324P ATmega324PA ATmega325 ATmega3250 ATmega3250P ATmega3250PA ATmega325P ATmega325PA ATmega328 ATmega328P ATmega329 ATmega3290 ATmega329P ATmega32A ATmega32C1 ATmega32HVB ATmega32M1 ATmega32U2 ATmega32U4 ATmega406 ATmega48 ATmega48A ATmega48PA ATmega640 ATmega644A ATmega644P ATmega644PA ATmega645 ATmega6450 ATmega649 ATmega6490 ATmega64A ATmega64M1 ATmega88 ATmega88A ATmega88PA ATmega8U2 ATmega3290PA ATmega165A	ATxmega128A1U ATxmega128A3U ATxmega128A4U ATxmega16A4U ATxmega192A3U ATxmega256A3U ATxmega32A4U ATxmega64A1U ATxmega64A3U ATxmega64A4U ATxmega256A3BU ATxmega128B3 ATxmega64B3 ATxmega128B1 ATxmega64B1 ATxmega256A3B ATxmega128A1 ATxmega128A3 ATxmega128D3 ATxmega128D4 ATxmega16A4 ATxmega16D4 ATxmega192A3 ATxmega192D3 ATxmega256A3 ATxmega256D3 ATxmega32A4 ATxmega32D4 ATxmega64A1 ATxmega64A3 ATxmega64D3 ATxmega64D4	AT32UC3A4128 AT32UC3A0128 AT32UC3A0256 AT32UC3A0512 AT32UC3A1128 AT32UC3A1256 AT32UC3A1512 AT32UC3A3128 AT32UC3A3128S AT32UC3A3256 AT32UC3A3256S AT32UC3A364 AT32UC3A364S AT32UC3A4128S AT32UC3A4256 AT32UC3A4256S AT32UC3A464 AT32UC3A464S AT32UC3B0128 AT32UC3B0256 AT32UC3B0512 AT32UC3B064 AT32UC3B1128 AT32UC3B1256 AT32UC3B1512 AT32UC3B164 AT32UC3C0128C AT32UC3C0256C AT32UC3C0512C AT32UC3C064C AT32UC3C1128C AT32UC3C1256C AT32UC3C1512C AT32UC3C164C AT32UC3C2128C AT32UC3C2256C AT32UC3C2512C AT32UC3C264C AT32UC3L016 AT32UC3L032 AT32UC3L0128 AT32UC3L0256 AT32UC3L064	ATUC128L4U ATUC256L4U ATUC64L3U ATUC64L4U
