| ▣ 상 품 설 명 |

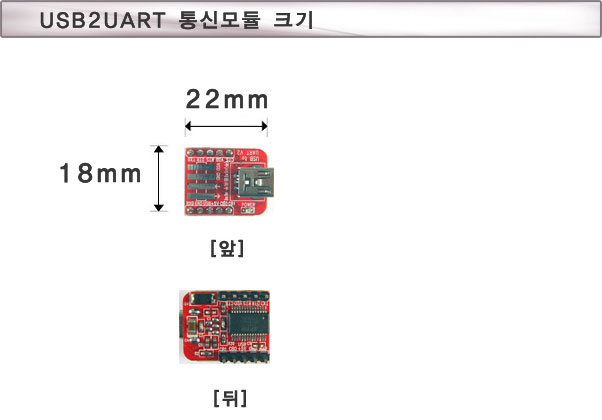

- 이 제품은 USB 장치에서 UART 시리얼 통신을 가능하게 해 주는 모듈입니다.
- 기존 USB2UART 커넥터보다 더 튼튼한 커넥터를 사용한 버전2 제품입니다.
- ATmega64, 128 확장 보드에 연결하여 사용합니다.
- ATmega 640, 1280, 2560 모듈에 장착하여 사용합니다.
- AVR,ARM,PIC 등 3.3V, 5V 를 사용하는 모든 MCU에 모두 적용가능합니다.
- USB 케이블 포함입니다.
 |
|
|

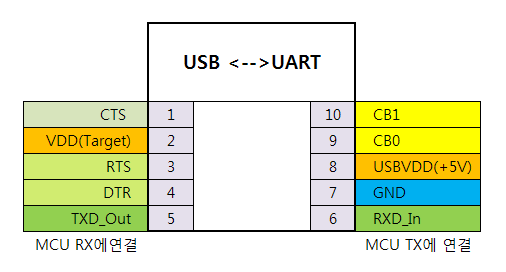

*Pin map(핀 맵):
|
| |
 |
|
사용방법:
1. 2번은 MCU와 같은 전원(약+3~5V) 을 연결하고, 7번은 그라운드(0V) 연결합니다.
8번은 USB 자체 전원시 사용합니다.
2. 5번과 6번을 MCU tx, rx에 연결합니다(2번 VDD전위와 같음).
RS232 신호의 TX와 RX 신호는 +-12V 이므로, 직접 연결하면 절대 안됩니다.
(부품이 바로 파손되어 AS 불가합니다.)2. 5번과 6번을 MCU tx, rx에 연결합니다(VDD 전위).
3. 나머지 핀은 용도에 따라 입출력을 설정하여 사용합니다.
|
|
|
|
|
|
| |
| |
| |
|
|
| |
 USB 드라이버 다운로드 (USB Driver Download) |
| |
|
| |
 USB 드라이버 설치
- Windows XP
- Windows Server 2003
- Windows Vista
- Windows Server 2008
- Windows 7 32bit/64bit
- Windows Server 2008 R2
- Windows 8 32bit/64bit
- Windows 10 32bit/64bit
- 이 제품에 맞는 최신 버전의 USB 드라이버를 설치하거나 삭제합니다.
|
| |
레지스트리에 등록된 USB 장치를 삭제합니다.
- 사용하지 않는 가상 COM 포트로 인하여 사용이 불편한 경우 이 프로그램으로 삭제합니다.
|
|
|
|
| 부트메가(BootMEGA) 프로그램 다운로드 및 사용 방법. - [ 윈도우10 , 32bit 64bit 모두 사용 가능 ] |
|
|
|
| |
부트메가(BootMega2015) 프로그램 설치(윈도우10, 윈도우 8.1, 윈도우 8, 윈도우 7, 윈도우 비스타, 윈도우 XP용)
- .NET 프레임워크 4 버전 설치가 필요합니다 (dotNetFx40_Full_x86_x64.exe 파일 설치하세요).
- 위의 링크를 클릭하여 프로그램을 원하는 위치에 저장합니다.
- 처음 실행시 경고창이 나오는데 추가정보 를 클릭후 알수없는게시자에서 실행 버튼을 클릭합니다.
- Windows 8.1 x86(32bit), x64(64bit)에서 사용할 수 있습니다.
- Windows 8 x86(32bit), x64(64bit)에서 사용할 수 있습니다.
- Windows 7 x86(32bit), x64(64bit)에서 사용할 수 있습니다.
- Windows Vista x86(32bit), x64(64bit)에서 사용할 수 있습니다.
- Windows XP x86(32bit), x64(64bit)에서 사용할 수 있습니다.
|
|
|
|
| |
|
|
| |
|
|
| |
|
위의 그림처럼 부트메가 파일을 클릭하여 다운로드 합니다.
|
| |
|
|
| |
|
위의 그림과 같이 다운로드한 파일 위로 마우스를 이동한 다음 마우스 우측 버튼을 클릭하여 폴더열기를 합니다.
그 다음 부트메가 프로그램을 바탕하면이나 사용자가 원하는 폴더에 복사합니다.
|
| |
|
|
| |
|
바탕화면의 경우, 저장이 완료되면 위의 그림처럼 아이콘 형태로 보입니다.
아이콘을 클릭하면 부트메가 프로그램이 실행됩니다.
|
| |
|
|
|
|
|
윈도우 8 또는 8.1의 경우 처음 설치한 경우 위의 그림과 같이 윈도우 PC 보호 경고창이 나오면 추가정보를 클릭합니다.
|
| |
|
|
|
|
|
위의 그림과 같이 알수없는 게시자로 나오면 실행 버튼을 클릭합니다.
위의 경고 화면은 프로그램 다운로드 후 최초 실행시 한번만 나옵니다.(두번째 부터 나오지 않습니다.)
|
| |
|
|
|
|
|
정상적으로 실행되면 위의 그림처럼 나옵니다.(아래는 추가 기능 설명입니다.)
|
|
기 능
|
설 명
|
| 전송후 닫기 |
포트열기를 클릭하면 통신이 시작됩니다.
그후 다운로드가 완료되면 자동으로 통신포트를 닫습니다. |
| RTS 로 리셋 |
다운로드 하기전에 RTS 포트를 리셋합니다.
이핀을 MCU의 리셋에 연결할 경우, 타겟 보드의 버튼을 클릭하지 않아도, 리셋이 되면서 다운로드가 시작됩니다. |
| DTR 로 리셋 |
다운로드 하기전에 DTR 포트를 리셋합니다.
이핀을 MCU의 리셋에 연결할 경우, 타겟 보드의 버튼을 클릭하지 않아도, 리셋이 되면서 다운로드가 시작됩니다. |
|
|
|
타겟보드 전원과 USB 케이블을 잘 연결합니다.
FLASH 파일을 복사할 경우 플래쉬 파일열기를 클릭하여 복사할 Hex 파일을 지정합니다.
EEPROM 파일을 복사할 경우 EEPROM 파일열기를 클릭하여 복사할 Hex 파일을 지정합니다.
통신포트에 포트번호를 클릭하여 설치된 통신포트로 설정합니다.
전송속도를 지정하고 타겟보드의 리셋버튼을 클릭합니다.
|
| |
|
| 부트로더 간단 사용법: |
1. USB2UART 또는 시리얼포트를 연결합니다.
2. 타겟에 전원을 넣습니다.
3. 만약, USB 드라이버가 설치되지 않았으면 설치후, PC를 재부팅합니다.
4. 부트메가 프로그램을 실행합니다.
5. 통신포트를 설정합니다.(통신포트 선택시 해당 장치가 보이지 않으면 1번부터 다시 시작하세요.)
6. 라이트할 플래쉬 파일을 설정합니다.
7. 라이트할 EEPROM 파일을 설정합니다.(없으면 빈칸으로 합니다.)
8. 보드에서 리셋버튼을 누룹니다.
9. 프로그램 하단의 진행바가 진행된 후 자동 실행 됩니다.
Q: 용량보다 큰 펌웨어를 라이팅할 경우 부트 영역이 지워지지 않나요?
A: 펌웨어가 어플리케이션 영역의 용량을 초과할 경우라도 부트영역에 라이팅되지 않으므로 안심하고 사용하셔도 됩니다.
|
|
| |
| |
|
|
|
|
|
|
| |
|
|
|
