| ▣ 상 품 설 명 |
- 블루투스 마스터란 검색(Inquiry) 및 연결요청(Page)을 하는 쪽을 말합니다.
(블루투스 마스터: HC-06-Master, 스마트폰 등)
- 블루투스 슬레이브란 검색대기(Inquiry Scan) 및 연결대기(Page Scan)를 하는 쪽을 말합니다.
(블루투스 슬레이브: HC-06-Slave, 스마트폰에 연결되는 블루투스 장치 등)

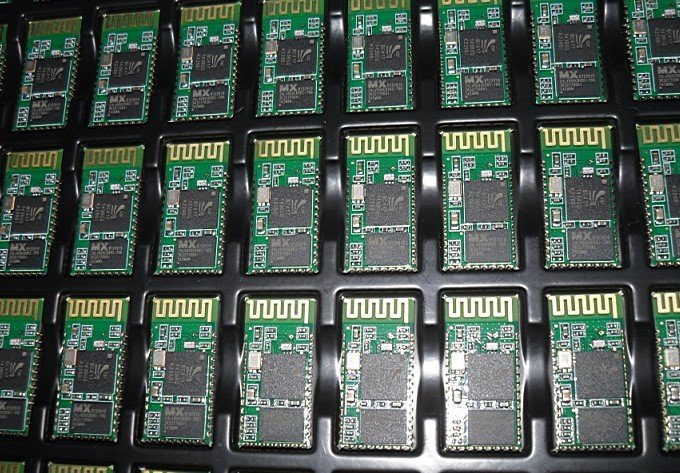

- HC-06 BLUETOOTH Master 모듈입니다.
- HC-06-Slave 모듈 1개와 1:1 통신 가능합니다.
- CSR Bluetooth chip이 장착한 모듈입니다.
- Bluetooth V2.0 표준2 프로토콜로 제작되었습니다.
- 3.3V 에서 동작됩니다.(5V를 -> 3.3V로 다운시 주의 필요)
- UART 통신속도는 1200,2400,4800,9600,19200,38400,57600,115200 bps 이며, 사용자가 선택할 수 있습니다.
- 모듈크기는 28mm x 15 mm x 2.35mm 입니다.
- 동작전류 :
| 페어링이 될때까지 |
30 ~ 40mA |
| 통신 대기시 |
2 ~ 8mA |
| 페어링시 |
8mA |
| 슬립시 |
슬립 |
- GPS 네비게이션 시스템, 각종 응용 검침 시스템, 산업 현장 마이닝 제어 시스템 및 기타 장치에 다양하게 응용 가능합니다.
- 블루투스 장착된 노트북, 컴퓨터, PDA, 스마트폰 등 기타장치와 원활한 연결이 가능합니다.
|
 |
|
 |
|
 |
|
AT 명령어 :
|
|
1. 통신 테스트 :
Sent : AT
receive : OK |
|
|
|
|
|
2. 전송속도(baud rate) 변경:
예1)
Sent : AT+BAUD1
receive : OK1200
예2)
Sent : AT+BAUD2
receive : OK2400
번호별 전송속도
BAUD1---------1200
BAUD2---------2400
BAUD3---------4800
BAUD4---------9600
BAUD5---------19200
BAUD6---------38400
BAUD7---------57600
BAUD8---------115200
전송속도는 파워다운시에도 설정할 수 있습니다.
|
|
|
|
|
|
3. 블루투스 디바이스 명 변경:
Sent : AT+NAMEdevicename
receive : OKname
디바이스 명을 사용자가 원하고 찾기쉬운 이름으로 변경할 수 있습니다.
이 명령은 파워다운시에도 설정할 수 있습니다.
|
|
|
|
|
|
4. 핀코드(Pincode) 변경:
Sent : AT+PINxxxx
receive : OKsetpin
(xxxx 는 사용자가 설정한 핀 코드입니다.
핀코드(Pin code) 변경은 파워다운시에도 저장할 수 있습니다. |
|
|
|
|
| |
| |
| |
|
|
| |
|
|
|
