- 이 제품은 BLUETOOTH 통신에서 UART 시리얼 통신을 가능하게 해 주는 모듈입니다.
- 주로 스마트폰(블루투스 마스터) 과 MCU(블루투스 슬레이브) 와 통신할때 사용합니다.
- 기본 블루투스 장치명은 EasyFlowBT 입니다.
- 기본 통신속도는 9600bps입니다.
- ATmega8535, 16, 32 확장 보드에 연결하여 사용합니다.
- ATmega64, 128,2561 확장 보드에 연결하여 사용합니다.
- ATmega 640, 1280, 2560 모듈에 장착하여 사용합니다.
- HC-06 블루투스 마스터 제품은 주문사양이므로, 1~2일 배송이 지연될 수 있습니다.
|
 |
|

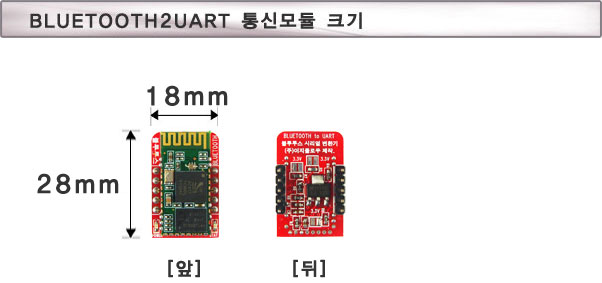

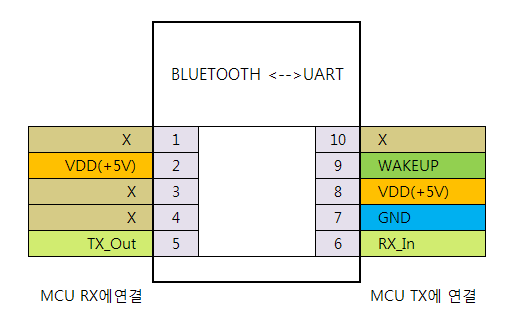

* 블루투스 핀 맵:
|
| |
 |
|
사용방법:
1. 8번 +5V 연결하고, 7번 그라운드(0V) 연결합니다.
2. 5번과 6번을 MCU tx, rx에 연결합니다(약 5V 전위).
RS232 신호의 TX와 RX 신호는 +-12V 이므로, 직접 연결하면 절대 안됩니다.
(부품이 바로 파손되어 AS 불가합니다.)
3. 이제품은 슬레이브 모듈로 기본 제공되지만, 사용자가 마스터모듈로 주문한 경우,
WAKEUP 핀을 VDD에 트리거하면 기존 페어링은 취소되고 새로 페어링을 시작합니다.
(한번 페어링되면 파워온시에도 계속 페어링은 유지됩니다.)
4. AT 명령은 페어링이 되지 않은 상태에서 작동되며, 페어링이 완료되면 통신 모드가 됩니다.
|
|
|
|
AT 명령어 :
|
|
1. 통신 테스트 :
Sent : AT
receive : OK |
|
|
|
|
|
2. 전송속도(baud rate) 변경:
예1)
Sent : AT+BAUD1
receive : OK1200
예2)
Sent : AT+BAUD2
receive : OK2400
번호별 전송속도
BAUD1---------1200
BAUD2---------2400
BAUD3---------4800
BAUD4---------9600
BAUD5---------19200
BAUD6---------38400
BAUD7---------57600
BAUD8---------115200
전송속도는 파워다운시에도 설정할 수 있습니다.
|
|
|
|
|
|
3. 블루투스 디바이스 명 변경:
Sent : AT+NAMEdevicename
receive : OKname
디바이스 명을 사용자가 원하고 찾기쉬운 이름으로 변경할 수 있습니다.
이 명령은 파워다운시에도 설정할 수 있습니다.
|
|
|
|
|
|
4. 핀코드(Pincode) 변경:
Sent : AT+PINxxxx
receive : OKsetpin
(xxxx 는 사용자가 설정한 핀 코드입니다.
핀코드(Pin code) 변경은 파워다운시에도 저장할 수 있습니다. |
|
|
|
|
|
|
| |
| |
| |
|
|
| |
|
|
|
